雷達液位計小編告訴大家：ASME B16.5是法蘭的執行標準，屬于美洲體系，通俗叫做美標！

我們在此可以明確的看到ASME B16.5明確規定了法蘭螺栓孔的數量和螺栓孔的直徑。因法蘭的壓力等級不同，所以螺栓孔的數量和直徑也不同，但相同壓力等級的法蘭，無論類型螺栓孔的數量和直徑都是相同的。法蘭的螺栓孔數量都是偶數（2.4.6等）均勻的分布在螺栓孔直徑上。

在購買儀器上，除了儀器的各種數據要校對，法蘭上螺栓孔的定位也是特別的重要。一般在制定法蘭的時候， 雷達液位計廠家發現都會出現一句：所有法蘭螺栓孔跨位居中。這句話表示：對于垂直的法蘭密封面，螺栓孔應跨于垂直線兩側和水平中線。

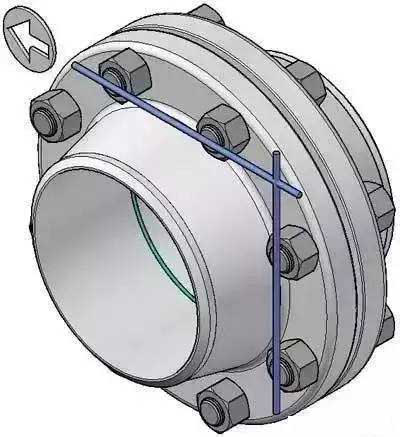

圖1為垂直法蘭定位正確示意圖

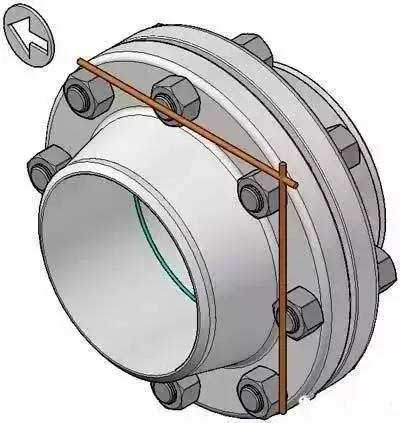

圖2為錯誤的垂直法蘭定位示意圖



對于水平的法蘭面，法蘭螺栓孔應跨于工廠北向線兩側。

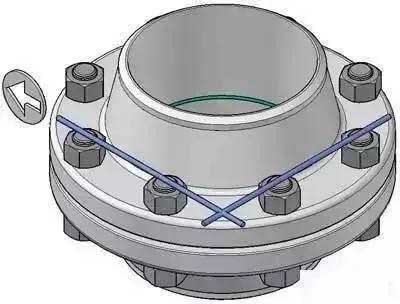

圖3為正確的水平法蘭定位示意圖

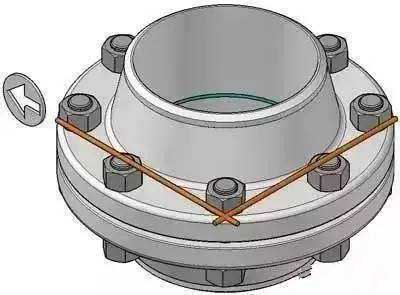

圖4為錯誤的水平法蘭定位

法蘭螺栓孔的(de)(de)(de)定位十分重要，不(bu)符合標準的(de)(de)(de)定位是(shi)不(bu)被允許的(de)(de)(de)。除非是(shi)客戶明確的(de)(de)(de)要求。中心(xin)線規則是(shi)每個負(fu)責任的(de)(de)(de)廠(chang)家應(ying)該熟(shu)知并遵照的(de)(de)(de)。
