我們都知道導波管，也有很多人知道導波管在雷達液位計的使用中起著非常重要的作用，今天我們從多個方面了解導波管和雷達液位計，看看導(dao)波(bo)管(guan)對雷(lei)達(da)液位計的(de)回波(bo)調試和雷(lei)達(da)液位計的(de)測(ce)量(liang)精度有沒有影響?

雷達液位計主要由發射和接收裝置、信號處理器、天線、顯示器等部分組成。高頻振蕩器產生的高頻電磁波由天線發射，波經材料表面反射后被天線接收。信號處理器檢測發射波與回波之間的時間差或頻率差，并計算液位高度。雷達液位計通過雷達測量技術實現高精度非接觸測量，具有穩定可靠、維護方便、安裝簡單等優良特性。已用于各種液位測量。越來越多的應用，全面的解決方案大多數標準的插入式儀器檢測元件都容易受到介質污染和腐蝕等問題的影響。此外，它的雷達波可以穿透泡沫、煙霧、蒸汽(qi)等介質(zhi)，減(jian)少環(huan)境(jing)變化對測量(liang)的影(ying)響。

導波管測量的優點是管內液位穩定，不受外界波動的干擾，避免容器內障礙物的干擾，減少泡沫和空氣渦流對測量的影響，增加信號反射強度[5]。對于被測物有沸騰或湍流液位，或被測介質介電常數小的情況，應采用(yong)導(dao)波(bo)管(guan)等措施保(bao)證測量精(jing)(jing)度(du)。雷(lei)達液(ye)位(wei)(wei)(wei)計(ji)測量儀的精(jing)(jing)度(du)在(zai)實際應用(yong)和(he)參考條件下有所不(bu)同，主要原因是(shi)罐(guan)(guan)體本身已成為測量系統的一部(bu)分，罐(guan)(guan)體及其內(nei)部(bu)障礙物對微波(bo)的干擾決定了獲(huo)得精(jing)(jing)度(du)的能(neng)力。壓力球罐(guan)(guan)建造完(wan)成后，導(dao)流管(guan)成為罐(guan)(guan)體的一部(bu)分，其制造工藝(yi)水平(ping)直接(jie)影響(xiang)雷(lei)達液(ye)位(wei)(wei)(wei)計(ji)的測量精(jing)(jing)度(du)。雷(lei)達液(ye)位(wei)(wei)(wei)計(ji)發射的電磁波(bo)沿直線傳播，當在(zai)導(dao)波(bo)管(guan)中遇(yu)到干擾時，會產生(sheng)反射回波(bo)，回波(bo)幅度(du)較小。反之，管(guan)內(nei)壁的光滑度(du)不(bu)理想，就會表現(xian)出振幅較大的反射回波(bo)。

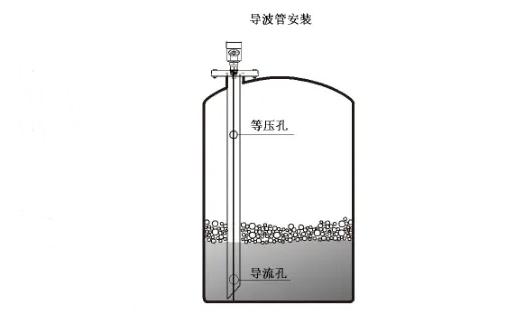

在(zai)雷達(da)液位計中(zhong)應用(yong)的(de)(de)導(dao)(dao)波(bo)管(guan)(guan)(guan)(guan)也是(shi)有一些要求的(de)(de)，比如通(tong)過焊(han)接法蘭或套管(guan)(guan)(guan)(guan)可以延長導(dao)(dao)波(bo)管(guan)(guan)(guan)(guan)，且法蘭和管(guan)(guan)(guan)(guan)道需要內(nei)(nei)壁精(jing)準對齊(qi)放置。導(dao)(dao)波(bo)管(guan)(guan)(guan)(guan)內(nei)(nei)壁必須光滑，無毛刺(ci)。導(dao)(dao)波(bo)管(guan)(guan)(guan)(guan)的(de)(de)中(zhong)心線(xian)和鉛(qian)垂線(xian)的(de)(de)最大偏差應小(xiao)于±0.5°。喇叭(ba)天(tian)線(xian)和導(dao)(dao)波(bo)管(guan)(guan)(guan)(guan)內(nei)(nei)徑之間的(de)(de)管(guan)(guan)(guan)(guan)徑差值應盡可能(neng)小(xiao)。導(dao)(dao)波(bo)槽(cao)的(de)(de)中(zhong)心線(xian)應與(yu)頂(ding)部法蘭上其中(zhong)一個螺栓(shuan)孔對齊(qi)，并在(zai)法蘭上沿著(zhu)導(dao)(dao)波(bo)槽(cao)的(de)(de)中(zhong)心線(xian)方向(xiang)做永久(jiu)標記。導(dao)(dao)波(bo)管(guan)(guan)(guan)(guan)上方側面，物位死區的(de)(de)位置加工通(tong)風口用(yong)以補償導(dao)(dao)波(bo)管(guan)(guan)(guan)(guan)內(nei)(nei)壓力使導(dao)(dao)波(bo)管(guan)(guan)(guan)(guan)內(nei)(nei)的(de)(de)物位與(yu)罐內(nei)(nei)物位保持一致(zhi)等。

（圖源網(wang)絡）

從本文中可(ke)得知，導波(bo)(bo)(bo)管(guan)(guan)對(dui)雷達液(ye)(ye)位計(ji)測量精度(du)是有影響的(de)，所以對(dui)導波(bo)(bo)(bo)管(guan)(guan)的(de)制作要(yao)求(qiu)也比較高(gao)。如果選擇需要(yao)用(yong)導波(bo)(bo)(bo)管(guan)(guan)配合使用(yong)的(de)雷達液(ye)(ye)位計(ji)測量液(ye)(ye)位，那么導波(bo)(bo)(bo)管(guan)(guan)的(de)制造(zao)工藝過(guo)程(cheng)一(yi)定要(yao)做好嚴格(ge)的(de)把控才可(ke)以。
