產品概述 Product overview

6GHz智能系列(lie)雷達(da)物位計適(shi)用于(yu)對液體、漿料(liao)、顆(ke)粒料(liao)及塊料(liao)的物位進行非接觸式(shi)連續測(ce)量，適(shi)用于(yu)溫度、壓力變化(hua)大；有惰性氣體及揮發(fa)存在的場合。

采用微波脈沖的測量方法，并可(ke)在(zai)工(gong)業(ye)頻(pin)率波段范圍(wei)內正常工(gong)作。波束能量較低，可(ke)安裝(zhuang)于各種金屬、 非金屬容器或管(guan)道(dao)內，對(dui)人(ren)體及(ji)環境均無(wu)傷害。

產品原理(li) The product principle

通(tong)過天(tian)線系統發射并接(jie)收(shou)能量(liang)很低的(de)極(ji)短的(de)微波(bo)脈沖。雷達(da)波(bo)以(yi)(yi)光速(su)運(yun)行。運(yun)行時間可以(yi)(yi)通(tong)過電子部件(jian)被(bei)轉換成物位信號(hao)。一種特殊(shu)的(de)時間延伸(shen)方法可以(yi)(yi)確保極(ji)短時間內(nei)穩定和精確的(de)測量(liang)。即使工(gong)況(kuang)比較復雜的(de)情況(kuang)下，存在虛(xu)假回波(bo)，用(yong)微處理技術(shu)和調試軟(ruan)件(jian)也可以(yi)(yi)準確的(de)分析出物位的(de)回波(bo)。

天線接收反射的微(wei)(wei)波(bo)脈沖并將其傳輸(shu)給電子線路，微(wei)(wei)處理器對此信號(hao)進行處理，識別出微(wei)(wei)脈沖在物料表面所產生(sheng)的回波(bo)。正確(que)的回波(bo)信號(hao)識別由脈沖軟(ruan)件完成，精度可(ke)達(da)到毫(hao)米(mi)級(ji)。

距(ju)離(li)物料表面的(de)距(ju)離(li)D與脈沖(chong)的(de)時(shi)間行(xing)程T成(cheng)正比(bi)：D=C×T/2；其(qi)中C為(wei)(wei)光速。因空罐(guan)的(de)距(ju)離(li)E已知(zhi)，則物位L為(wei)(wei)：L=E-D。

通(tong)過輸入(ru)空罐高(gao)(gao)度(du)E（=零點(dian)），滿罐高(gao)(gao)度(du)F（=滿量(liang)程(cheng)）及一些應用參(can)數來(lai)設定，應用參(can)數將自動使(shi)儀表適應測(ce)量(liang)環境。對應于4－20mA輸出。

防(fang)護等級 Protection grade

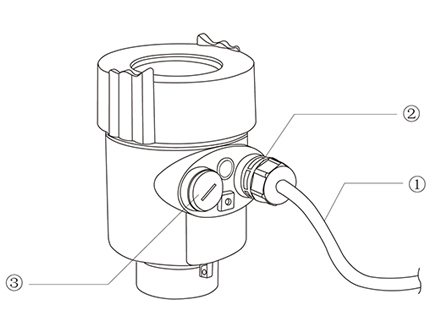

本儀表完全滿足防護等級IP66/67的要求，請確保電纜密封頭的防水性。如圖
如何確保安裝滿足IP67的要求：
請確保密封頭未受損。
請確保電纜未受損。
請確保所使用的電纜符合電氣連接規范的要求。
在進入電氣接口前，將電纜向下彎曲，以確保水不會流入殼體，見①
請擰緊電纜密封頭，見②
請將未(wei)使用(yong)的電(dian)氣接口(kou)用(yong)盲(mang)堵堵緊，見③

產品規格 Product specification

適用介質：液體，特別適合強腐蝕性液體
應用：具有壓力的液位測量；污水液位測量；揮發性大的酸堿液位測量
防爆認證：Exia IIC T6 Ga/Exd IIC T6 Gb
測量范圍：20m
天線：棒式天線(PTFE)
頻率：6 GHz
過程溫度：-40～130℃(標準型)/-40～180℃(高溫型)

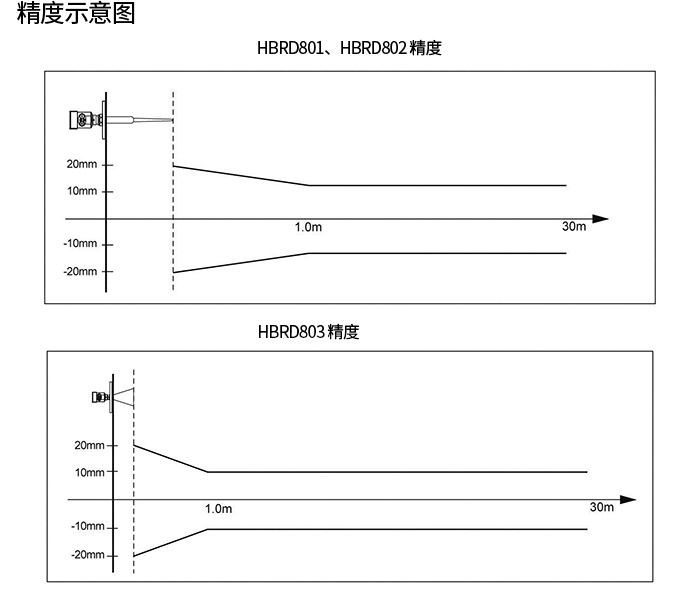

測量精度：±10mm
過程壓力：(-0.1～1.6)MPa
信號輸出：(4～20)mA/HART
現場顯示：四位LCD可編程

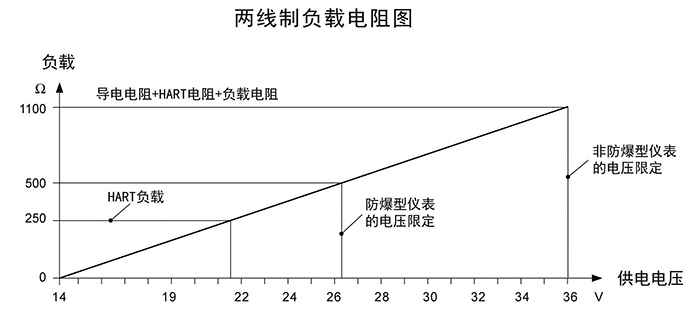

電源：兩線制(DC24V) 四線制(DC24V/AC220V)
重復性：± 1mm
外殼：鋁 單腔/鋁 雙腔/塑料/不銹鋼 單腔
過程連(lian)接(jie)：翻邊法蘭(lan)

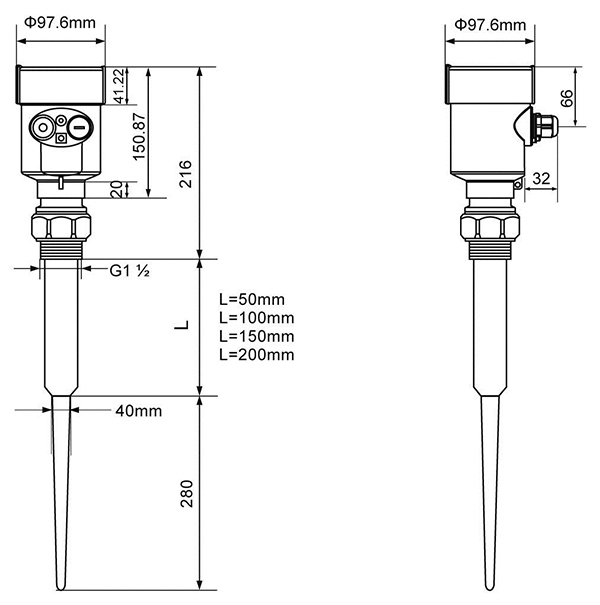

外觀尺(chi)寸(cun) Appearance of size

技(ji)術參數(shu) Technical parameters

安裝要(yao)求(qiu) Installation requirements

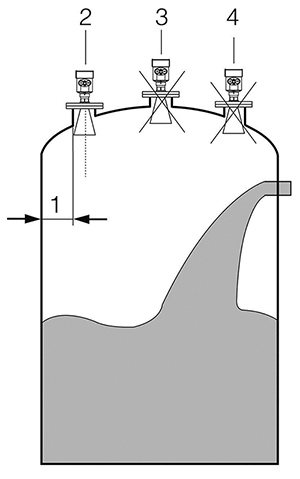

推薦位置（2），罐(guan)壁(bi)至安(an)裝(zhuang)短(duan)管的(de)(de)(de)外(wai)壁(bi)應滿足以下要求(qiu)：離(li)(li)罐(guan)壁(bi)最(zui)佳距(ju)離(li)(li)為罐(guan)體直徑的(de)(de)(de)1/4或1/6處，離(li)(li)罐(guan)壁(bi)的(de)(de)(de)最(zui)小(xiao)安(an)裝(zhuang)距(ju)離(li)(li)為測量范(fan)圍的(de)(de)(de)1/10。例如: 10m液位儲(chu)罐(guan)，離(li)(li)罐(guan)壁(bi)的(de)(de)(de)最(zui)小(xiao)安(an)裝(zhuang)距(ju)離(li)(li)應1m。

● 不能安裝在入料口的(de)上方（4）

● 不能安(an)裝在中心位置（3）, 如果(guo)安(an)裝在中央，會產(chan)生多重虛假回(hui)(hui)波(bo)(bo)，干(gan)擾(rao)回(hui)(hui)波(bo)(bo)會導致(zhi)真實信號丟失。

● 如果(guo)不能(neng)保(bao)持儀表與罐壁(bi)的距(ju)離，罐壁(bi)上的介質會黏附造成虛假(jia)回(hui)(hui)波(bo)，在調試儀表的時候應該進行虛假(jia)回(hui)(hui)波(bo)存儲(chu)。

錐形罐的安裝
錐形罐(guan)頂部(bu)(bu)平(ping)面，可(ke)裝在罐(guan)頂正中間，可(ke)保證測(ce)量(liang)到錐形底(di)部(bu)(bu)。

有堆料的儲罐
有料(liao)(liao)堆(dui)時(shi)天線要垂直對(dui)準(zhun)料(liao)(liao)面(mian)。若(ruo)料(liao)(liao)面(mian)不(bu)平(ping)，堆(dui)角大必須使(shi)用(yong)萬向法蘭來(lai)調整(zheng)喇叭角度使(shi)喇叭盡量對(dui)準(zhun)料(liao)(liao)面(mian) 。 （由于傾斜的固體(ti)表(biao)面(mian)會造成回(hui)波衰減，甚至丟失(shi)信號的問題）

罐內安裝說明
在信號波束內，應避免有如下安裝物：如（1）：限位開關，溫度傳感器等。
對稱裝置如（2）：真空環，加熱線圈，擋板等等。
如果罐內有(you)（1）（2）干涉物件，應采用導波管進(jin)行(xing)測量。
