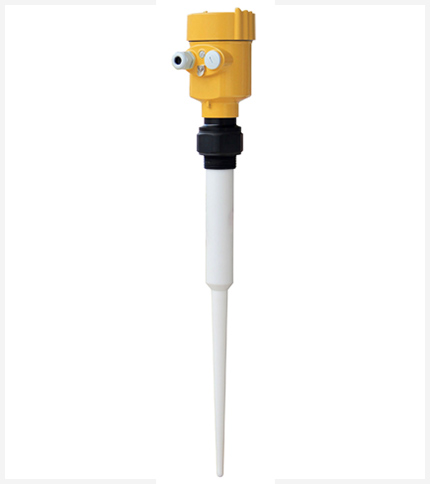

專注雷達物位計OEM定制更高精(jing)(jing)確度(du)的(de)測(ce)量物位(wei)計，精(jing)(jing)度(du)可達±1MM
適用介(jie)質：液體，微腐蝕性(xing)液體
應用：污水液位測量；揮(hui)發性小(xiao)的酸堿液位測量；漿料(liao)料(liao)位測量
防爆(bao)認證：Exia IIC T6 Ga/ Exd IIC T6 Gb
測(ce)量范圍：20m
天(tian)線(xian)：棒式天(tian)線(xian)(PP/PTFE)
頻率：6 GHz
過程溫度：(-40～130)℃
測(ce)量(liang)精度：±10mm
過程壓力：(-0.1～0.3)MPa
信號輸出：(4～20)mA/HART
現(xian)場(chang)顯(xian)示：四位LCD可編(bian)程(cheng)
電源：兩線制(zhi)(DC24V) 四線制(zhi)(DC24V/AC220V)
重 復 性：± 1mm
外殼：鋁 單(dan)腔/鋁 雙腔/塑料(liao)/不銹鋼 單(dan)腔
過(guo)程連接(jie)：法蘭(選配(pei))/螺紋
400-1610-067
6GHz智(zhi)能系(xi)列(lie)雷達(da)物位(wei)計適用于對液(ye)體、漿料、顆(ke)粒(li)料及塊料的(de)物位(wei)進(jin)行非接觸式連續測量，適用于溫度、壓(ya)力變化大；有惰性(xing)氣體及揮(hui)發存(cun)在的(de)場(chang)合。
采用(yong)微波脈沖(chong)的測量方法，并可在工業頻(pin)率波段范圍內正常工作(zuo)。波束(shu)能(neng)量較低，可安裝于各種(zhong)金屬、 非(fei)金屬容器或管道內，對(dui)人體及環境(jing)均無(wu)傷害。
通(tong)(tong)過(guo)天(tian)線系統發射并接收能量(liang)很低的(de)極短的(de)微(wei)(wei)波(bo)脈沖。雷達(da)波(bo)以(yi)(yi)光速運行(xing)。運行(xing)時間可以(yi)(yi)通(tong)(tong)過(guo)電(dian)子(zi)部件被轉換成物(wu)位(wei)信號(hao)。一(yi)種特殊(shu)的(de)時間延伸方法可以(yi)(yi)確(que)保極短時間內(nei)穩定和精確(que)的(de)測量(liang)。即使工況比較復雜的(de)情況下，存在虛假回波(bo)，用微(wei)(wei)處理技(ji)術(shu)和調(diao)試軟件也可以(yi)(yi)準確(que)的(de)分析出物(wu)位(wei)的(de)回波(bo)。
天線(xian)接(jie)收反射的(de)微波(bo)脈沖并將其傳輸給電子線(xian)路，微處理器對此信號進(jin)行處理，識別出微脈沖在物料表面所產生的(de)回(hui)波(bo)。正確的(de)回(hui)波(bo)信號識別由脈沖軟件(jian)完成，精度(du)可達到(dao)毫米(mi)級。
距離(li)物料表面的距離(li)D與(yu)脈沖的時(shi)間行程T成正比：D=C×T/2；其中C為光速。因空罐的距離(li)E已(yi)知，則物位L為：L=E-D。
通過(guo)輸入(ru)空(kong)罐高度E（=零(ling)點），滿(man)罐高度F（=滿(man)量程）及一些應用(yong)參數來設定，應用(yong)參數將自動使(shi)儀表適(shi)應測量環境(jing)。對(dui)應于4－20mA輸出。
本儀表完全滿足防護等級IP66/67的要求，請確保電纜密封頭的防水性。如圖
如何確保安裝滿足IP67的要求：
請確保密封頭未受損。
請確保電纜未受損。
請確保所使用的電纜符合電氣連接規范的要求。
在進入電氣接口前，將電纜向下彎曲，以確保水不會流入殼體，見①
請擰緊電纜密封頭，見②
請將未使用的電氣(qi)接(jie)口用盲堵(du)堵(du)緊，見③
咨詢熱線：400-161-0067
適用介質：液體，微腐蝕性液體
應用：污水液位測量；揮發性小的酸堿液位測量；漿料料位測量
防爆認證：Exia IIC T6 Ga/ Exd IIC T6 Gb
測量范圍：20m
天線：棒式天線(PP/PTFE)
頻率：6 GHz
過程溫度：(-40～130)℃
測量精度：±10mm
過程壓力：(-0.1～0.3)MPa
信號輸出：(4～20)mA/HART
現場顯示：四位LCD可編程
電源：兩線制(DC24V) 四線制(DC24V/AC220V)
重 復 性：± 1mm
外殼：鋁 單腔/鋁 雙腔/塑料/不銹鋼 單腔
過程(cheng)連接：法蘭(選配)/螺紋
| 一般數據 | 材料 | 天線 | PTFE、PP |
| 外殼 | 鋁、塑料、防靜電PP、不銹鋼316 | ||
| 外殼和外殼之間的密封 | 硅橡膠 | ||
| 外殼視窗 | 聚碳酸脂 | ||
| 接地端子 | 不銹鋼 | ||
| 過程連接 | HBRD801 | G1?″A 螺紋 或 1?″NPT 螺紋 / 法蘭 | |
| HBRD802 | PTFE 翻邊法蘭 | ||
| HBRD803 | 不銹鋼法蘭 | ||
| HBRD804 | 不銹鋼法蘭 | ||
| HBRD805 | 不銹鋼法蘭 | ||
| HBRD806 | 不銹鋼法蘭 | ||
| 供電電壓 | 兩線制 | 標準型 | (16～26)V DC |
| 本安型 | (21.6～26.4)V DC | ||
| 功耗 | max. 22.5mA | ||
| 允許紋波 | |||
| - <100Hz | Uss < lV | ||
| - (100～100K)Hz | Uss < l0mV | ||
| 隔爆型 | (22. 8～26. 4) V DC 兩線制 | ||
| (198～242) V AC 四線制 / 110V AC 四線制 | |||
| 功耗 | max. 1VA，1W | ||
| 電纜參數 | 電纜入口／插頭 | 1個 M20xl.5電纜入口（電纜直徑5～9mm） | |
| 1個 盲堵 M20xl.5 | |||
| 彈簧接線端子 | 用于導線橫截面2.5mm2 | ||
| 輸出參數 | 輸出信號 | (4～20)mA/HART | |
| 分辨率 | 1.6μA | ||
| 故障信號 | 電流輸出不變；20.5mA；22mA；3.9mA | ||
| 兩線制負載電阻 | 見下圖 | ||
| 四線制負載電阻 | 最大500Ω | ||
| 積分時間 | (0～36)s，可調 | ||
| 特征參數 | 盲區 | 天線末端 | |
| HBRD801 | 20m（液體） | ||
| HBRD802 | 20m（液體） | ||
| HBRD803 | 35m | ||
| HBRD804 | 35m | ||
| HBRD805 | 20m | ||
| HBRD806 | 15m | ||
| 測量間隔 | 約1s （取決于參數設置） | ||
| 調整時間 | 約1s （取決于參數設置） | ||
| 分辨率 | 1mm | ||
| 精度 | 10mm 或＜0.1%（見下面精度示意圖） | ||
| 工作存儲及運輸溫度 | (-40～80) ℃ | ||
| 過程溫度（天線部分的溫度） | |||
| HBRD801 | -40～130℃ | ||
| HBRD802 | -40～130℃ (標準型) / -40～180℃ (高溫型) | ||
| HBRD803 | -40～130℃ (標準型) / -40～180℃ (高溫型) | ||
| HBRD804 | -40～130℃ (標準型) / -40～180℃ (高溫型) | ||
| HBRD805 | -40～130℃ (標準型) / -40～180℃ (高溫型) | ||
| HBRD806 | (-40～400)℃ | ||
| 相對濕度 | ＜95% | ||
| 罐內壓力 | Max. 4MPa | ||
| 耐震 | 機械震動l0m/s2 , (10～150)Hz | ||
推(tui)薦位置（2），罐壁(bi)至安(an)裝(zhuang)(zhuang)短管(guan)的(de)(de)外(wai)壁(bi)應滿足(zu)以下要求：離(li)罐壁(bi)最佳距離(li)為罐體(ti)直(zhi)徑的(de)(de)1/4或1/6處，離(li)罐壁(bi)的(de)(de)最小安(an)裝(zhuang)(zhuang)距離(li)為測量范圍的(de)(de)1/10。例如(ru): 10m液位儲罐，離(li)罐壁(bi)的(de)(de)最小安(an)裝(zhuang)(zhuang)距離(li)應1m。
● 不能安裝在入料口的上方（4）
● 不能安(an)裝在(zai)中心位置(zhi)（3）, 如果安(an)裝在(zai)中央，會產生多重(zhong)虛假回波，干擾(rao)回波會導致真實(shi)信號丟失(shi)。
● 如果不能保持(chi)儀(yi)表與罐壁(bi)的距離，罐壁(bi)上的介(jie)質會黏附(fu)造成虛(xu)假回波，在調試儀(yi)表的時候應該(gai)進行虛(xu)假回波存儲(chu)。
公司主營：高頻雷(lei)達液(ye)位計(ji)、雷(lei)達料(liao)位計(ji)、導波(bo)雷(lei)達料(liao)位計(ji)等儀(yi)器儀(yi)表產品，有需要的客戶(hu)請聯系我們(men)！
錐形罐的安裝
錐形罐(guan)頂部平(ping)面，可裝在罐(guan)頂正中間，可保證測量到錐形底部。
有堆料的儲罐
有(you)料堆時天線要垂(chui)直(zhi)對準(zhun)料面。若(ruo)料面不平，堆角大(da)必須使(shi)用(yong)萬向(xiang)法(fa)蘭來調整喇(la)叭(ba)角度使(shi)喇(la)叭(ba)盡量對準(zhun)料面 。 （由(you)于傾斜的(de)固體表面會造成回波(bo)衰減，甚(shen)至(zhi)丟失信號的(de)問題）
罐內安裝說明
在信號波束內，應避免有如下安裝物：如（1）：限位開關，溫度傳感器等。
對稱裝置如（2）：真空環，加熱線圈，擋板等等。
如果罐內(nei)有（1）（2）干(gan)涉物件，應(ying)采用導波管進行測量(liang)。
