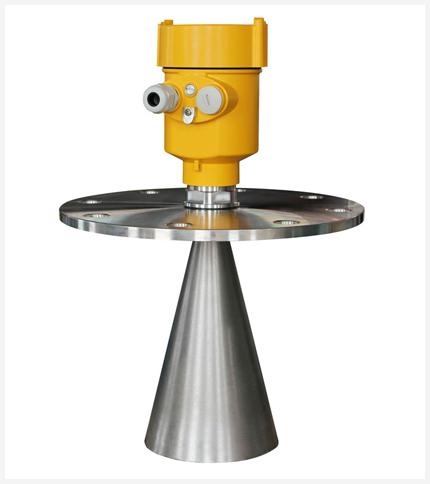

專注雷達物位計OEM定制更高精(jing)確度(du)的測量(liang)物(wu)位(wei)計(ji)，精(jing)度(du)可達±1MM
適用(yong)介質：液(ye)體,特別(bie)是帶有壓(ya)力及(ji)揮發性液(ye)體
應(ying)用：原(yuan)油(you)、輕油(you)液(ye)位(wei)測(ce)量；氫氧化鋁液(ye)位(wei)測(ce)量；原(yuan)煤(mei)、石灰石倉位(wei)測(ce)量；焦(jiao)碳料位(wei)測(ce)量
防爆認證(zheng)：Exia IIC T6 Ga/ Exd IIC T6 Gb
測量范圍：35m
天線：喇叭天線
頻(pin)率：6 GHz
過(guo)程溫度(du)：-40～130℃(標準型(xing)(xing))/-40～250℃(高溫型(xing)(xing))
測(ce)量精(jing)度：±10mm
過(guo)程(cheng)壓力(li)：(-0.1～4)MPa
信(xin)號輸(shu)出：(4～20)mA/HART
現場顯示：四位(wei)LCD可編程
電源(yuan)：兩線制(zhi)(DC24V) 四線制(zhi)(DC24V/AC220V)
重復(fu)性：± 1mm
外(wai)殼(ke)：單腔/鋁 雙(shuang)腔/塑料(liao)/不(bu)銹鋼 單腔
過程連接：法蘭(lan)(選配)/ 螺紋
400-1610-067
6GHz智能(neng)系(xi)列雷達物(wu)位計(ji)適(shi)用于對液體、漿料(liao)、顆粒(li)料(liao)及(ji)塊料(liao)的物(wu)位進(jin)行非接觸式(shi)連續測量，適(shi)用于溫度、壓力變化(hua)大；有(you)惰性氣體及(ji)揮發存在的場合。
采用(yong)微波脈沖(chong)的測量方法(fa)，并可在(zai)工(gong)業頻率波段范(fan)圍內(nei)正常工(gong)作(zuo)。波束(shu)能量較低，可安(an)裝于各種金屬、 非金屬容器或管道內(nei)，對人體及環境均(jun)無(wu)傷害。
通過天(tian)線系統發射(she)并接收能量很低的(de)極短的(de)微波脈沖。雷(lei)達(da)波以(yi)光速運(yun)行(xing)。運(yun)行(xing)時間(jian)可(ke)以(yi)通過電(dian)子(zi)部件被轉換成物位(wei)信號。一種特(te)殊的(de)時間(jian)延伸方法可(ke)以(yi)確保極短時間(jian)內穩定和(he)精確的(de)測量。即(ji)使工況(kuang)比較(jiao)復雜的(de)情況(kuang)下(xia)，存在虛(xu)假回波，用(yong)微處理技術和(he)調試(shi)軟(ruan)件也可(ke)以(yi)準確的(de)分析出物位(wei)的(de)回波。
天線接收(shou)反射的微(wei)波脈(mo)沖(chong)并將其傳(chuan)輸給電子線路(lu)，微(wei)處(chu)理(li)器對此信號(hao)進(jin)行(xing)處(chu)理(li)，識別出微(wei)脈(mo)沖(chong)在物料表面所(suo)產生的回(hui)波。正確的回(hui)波信號(hao)識別由脈(mo)沖(chong)軟件完成(cheng)，精度(du)可達(da)到(dao)毫米級。
距離物料表面的距離D與脈沖的時間行(xing)程T成正比：D=C×T/2；其中C為光速。因(yin)空罐的距離E已知，則物位L為：L=E-D。
通(tong)過輸入(ru)空罐高度E（=零點），滿(man)罐高度F（=滿(man)量程）及(ji)一(yi)些應(ying)(ying)用參數(shu)來設定，應(ying)(ying)用參數(shu)將自動使儀表適應(ying)(ying)測(ce)量環境。對應(ying)(ying)于4－20mA輸出。
本儀表完全滿足防護等級IP66/67的要求，請確保電纜密封頭的防水性。如圖
如何確保安裝滿足IP67的要求：
請確保密封頭未受損。
請確保電纜未受損。
請確保所使用的電纜符合電氣連接規范的要求。
在進入電氣接口前，將電纜向下彎曲，以確保水不會流入殼體，見①
請擰緊電纜密封頭，見②
請將未使用(yong)的電氣接口用(yong)盲堵堵緊，見③
咨詢熱線：400-161-0067
適用介質：液體,特別是帶有壓力及揮發性液體
應用：原油、輕油液位測量；氫氧化鋁液位測量；原煤、石灰石倉位測量
防爆認證：Exia IIC T6 Ga/ Exd IIC T6 Gb
測量范圍：35m
天線：喇叭天線
頻率：6 GHz
過程溫度：-40～130℃(標準型)/-40～250℃(高溫型)
測量精度：±10mm
過程壓力：(-0.1～4)MPa
信號輸出：(4～20)mA/HART
現場顯示：四位LCD可編程
電源：兩線制(DC24V) 四線制(DC24V/AC220V)
重復性：± 1mm
外殼：單腔/鋁 雙腔/塑料/不銹鋼 單腔
過程連接：法蘭(lan)(選配(pei))/ 螺紋
| 一般數據 | 材料 | 天線 | PTFE、PP |
| 外殼 | 鋁、塑料、防靜電PP、不銹鋼316 | ||
| 外殼和外殼之間的密封 | 硅橡膠 | ||
| 外殼視窗 | 聚碳酸脂 | ||
| 接地端子 | 不銹鋼 | ||
| 過程連接 | HBRD801 | G1?″A 螺紋 或 1?″NPT 螺紋 / 法蘭 | |
| HBRD802 | PTFE 翻邊法蘭 | ||
| HBRD803 | 不銹鋼法蘭 | ||
| HBRD804 | 不銹鋼法蘭 | ||
| HBRD805 | 不銹鋼法蘭 | ||
| HBRD806 | 不銹鋼法蘭 | ||
| 供電電壓 | 兩線制 | 標準型 | (16～26)V DC |
| 本安型 | (21.6～26.4)V DC | ||
| 功耗 | max. 22.5mA | ||
| 允許紋波 | |||
| - <100Hz | Uss < lV | ||
| - (100～100K)Hz | Uss < l0mV | ||
| 隔爆型 | (22. 8～26. 4) V DC 兩線制 | ||
| (198～242) V AC 四線制 / 110V AC 四線制 | |||
| 功耗 | max. 1VA，1W | ||
| 電纜參數 | 電纜入口／插頭 | 1個 M20xl.5電纜入口（電纜直徑5～9mm） | |
| 1個 盲堵 M20xl.5 | |||
| 彈簧接線端子 | 用于導線橫截面2.5mm2 | ||
| 輸出參數 | 輸出信號 | (4～20)mA/HART | |
| 分辨率 | 1.6μA | ||
| 故障信號 | 電流輸出不變；20.5mA；22mA；3.9mA | ||
| 兩線制負載電阻 | 見下圖 | ||
| 四線制負載電阻 | 最大500Ω | ||
| 積分時間 | (0～36)s，可調 | ||
| 特征參數 | 盲區 | 天線末端 | |
| HBRD801 | 20m（液體） | ||
| HBRD802 | 20m（液體） | ||
| HBRD803 | 35m | ||
| HBRD804 | 35m | ||
| HBRD805 | 20m | ||
| HBRD806 | 15m | ||
| 測量間隔 | 約1s （取決于參數設置） | ||
| 調整時間 | 約1s （取決于參數設置） | ||
| 分辨率 | 1mm | ||
| 精度 | 10mm 或＜0.1%（見下面精度示意圖） | ||
| 工作存儲及運輸溫度 | (-40～80) ℃ | ||
| 過程溫度（天線部分的溫度） | |||
| HBRD801 | -40～130℃ | ||
| HBRD802 | -40～130℃ (標準型) / -40～180℃ (高溫型) | ||
| HBRD803 | -40～130℃ (標準型) / -40～180℃ (高溫型) | ||
| HBRD804 | -40～130℃ (標準型) / -40～180℃ (高溫型) | ||
| HBRD805 | -40～130℃ (標準型) / -40～180℃ (高溫型) | ||
| HBRD806 | (-40～400)℃ | ||
| 相對濕度 | ＜95% | ||
| 罐內壓力 | Max. 4MPa | ||
| 耐震 | 機械震動l0m/s2 , (10～150)Hz | ||
推薦位置（2），罐壁(bi)(bi)至安(an)裝(zhuang)短管的(de)(de)(de)外壁(bi)(bi)應滿足以下要求：離(li)罐壁(bi)(bi)最(zui)佳(jia)距(ju)離(li)為(wei)罐體直徑的(de)(de)(de)1/4或1/6處，離(li)罐壁(bi)(bi)的(de)(de)(de)最(zui)小安(an)裝(zhuang)距(ju)離(li)為(wei)測量范圍的(de)(de)(de)1/10。例如: 10m液位儲罐，離(li)罐壁(bi)(bi)的(de)(de)(de)最(zui)小安(an)裝(zhuang)距(ju)離(li)應1m。
● 不能安(an)裝在(zai)入料口(kou)的上(shang)方（4）
● 不能安裝(zhuang)在中(zhong)(zhong)心位置（3）, 如果安裝(zhuang)在中(zhong)(zhong)央，會(hui)產生多重虛(xu)假回波，干擾回波會(hui)導致真(zhen)實信號(hao)丟失。
● 如果不能保持儀表與罐(guan)壁的(de)距離，罐(guan)壁上的(de)介質(zhi)會黏(nian)附造成虛(xu)(xu)假回波(bo)，在(zai)調試儀表的(de)時候應該進行虛(xu)(xu)假回波(bo)存儲。
錐形罐的安裝
錐形(xing)罐頂部(bu)平面，可裝在罐頂正(zheng)中間，可保證測量到錐形(xing)底(di)部(bu)。
有堆料的儲罐
有料堆時天線要垂直對準料面(mian)。若料面(mian)不平，堆角(jiao)大必須使(shi)用萬向(xiang)法蘭(lan)來調(diao)整(zheng)喇(la)叭(ba)角(jiao)度使(shi)喇(la)叭(ba)盡量對準料面(mian) 。 （由于傾斜的固體表面(mian)會造(zao)成(cheng)回波衰減，甚至丟失信號的問題）
罐內安裝說明
在信號波束內，應避免有如下安裝物：如（1）：限位開關，溫度傳感器等。
對稱裝置如（2）：真空環，加熱線圈，擋板等等。
如果罐內有（1）（2）干(gan)涉物件，應(ying)采用導波管進行測量。
