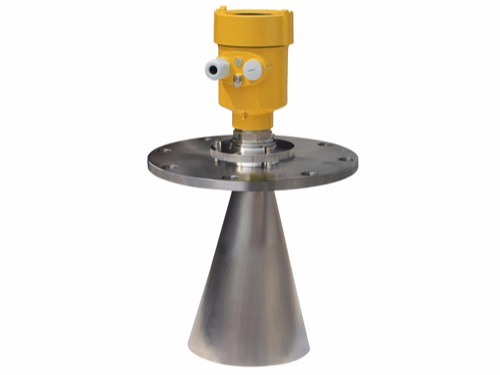

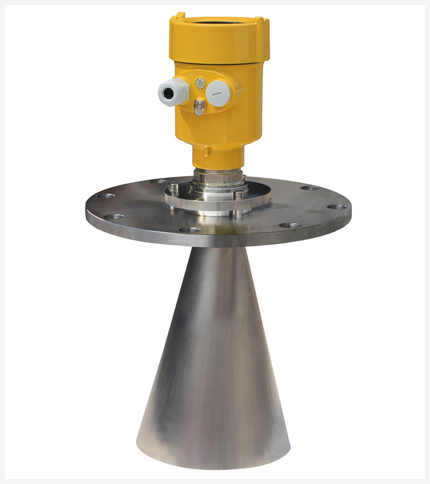

產品概(gai)述 Product overview

6GHz智能系(xi)列雷達物(wu)位計(ji)適用于對液(ye)體、漿料(liao)、顆粒料(liao)及塊(kuai)料(liao)的(de)物(wu)位進(jin)行非接觸(chu)式連續測量(liang)，適用于溫度、壓(ya)力變化大；有惰性氣體及揮發存在的(de)場合。

采用微波(bo)脈沖的測(ce)量(liang)(liang)方法，并可在(zai)工業頻(pin)率波(bo)段范圍內正常工作。波(bo)束能量(liang)(liang)較低，可安裝(zhuang)于各(ge)種金屬(shu)、 非金屬(shu)容(rong)器或(huo)管道(dao)內，對人體及環境均(jun)無傷害。

產(chan)品原理 The product principle

通(tong)過天線系統發射并接收能(neng)量(liang)很低的(de)極短的(de)微波(bo)(bo)脈沖(chong)。雷達波(bo)(bo)以光速運行(xing)。運行(xing)時(shi)間(jian)可(ke)(ke)以通(tong)過電子部(bu)件被轉換成物(wu)位(wei)信號。一種(zhong)特殊(shu)的(de)時(shi)間(jian)延伸(shen)方法可(ke)(ke)以確(que)保(bao)極短時(shi)間(jian)內穩定和精確(que)的(de)測量(liang)。即使(shi)工況比(bi)較復雜的(de)情況下，存在虛(xu)假(jia)回波(bo)(bo)，用(yong)微處理技術和調試軟件也可(ke)(ke)以準(zhun)確(que)的(de)分(fen)析(xi)出物(wu)位(wei)的(de)回波(bo)(bo)。

天線接收反射(she)的微(wei)波脈(mo)沖(chong)并將其傳輸(shu)給電子(zi)線路，微(wei)處理(li)器對(dui)此(ci)信(xin)號進(jin)行處理(li)，識別(bie)(bie)出微(wei)脈(mo)沖(chong)在物料(liao)表(biao)面所產生的回波。正(zheng)確(que)的回波信(xin)號識別(bie)(bie)由脈(mo)沖(chong)軟(ruan)件完成，精度可達到毫米級。

距離物(wu)料表面的(de)距離D與脈(mo)沖的(de)時間行程T成正比：D=C×T/2；其(qi)中(zhong)C為光速。因空(kong)罐(guan)的(de)距離E已知，則物(wu)位L為：L=E-D。

通過輸入空罐高度E（=零點），滿罐高度F（=滿量程）及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應于4－20mA輸出。

防護等(deng)級(ji) Protection grade

本儀表完全滿足防護等級IP66/67的要求，請確保電纜密封頭的防水性。如圖
如何確保安裝滿足IP67的要求：
請確保密封頭未受損。
請確保電纜未受損。
請確保所使用的電纜符合電氣連接規范的要求。
在進入電氣接口前，將電纜向下彎曲，以確保水不會流入殼體，見①
請擰緊電纜密封頭，見②
請將未(wei)使用的電氣接口用盲(mang)堵(du)堵(du)緊，見③

產品(pin)規格 Product specification

適用介質：固體顆粒或塊料，不適用固體粉料
應用：石灰塊料測量；原煤塊料測量
防爆認證：Exia IIC T6 Ga/ Exd IIC T6 Gb
測量范圍：35m
天線：喇叭天線
頻率：6 GHz
過程溫度：-40～130℃(標準型)/-40～250℃(高溫型)
測量精度：±20mm
過程壓力：(-0.1～0.3)MPa
信號輸出：(4～20)mA/HART
現場顯示：四位LCD可編程
電源：兩線制(DC24V) 四線制(DC24V/AC220V)
重復 性：± 1mm
外殼：單腔/鋁 雙腔/塑料/不銹鋼 單腔
過程連接：萬向節法蘭(選(xuan)配)

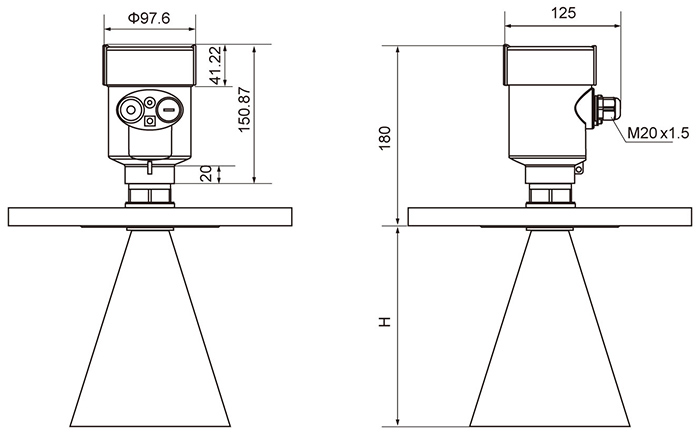

外觀尺寸 Appearance of size

技術參數(shu) Technical parameters

安(an)裝要求(qiu) Installation requirements

推薦位(wei)置(zhi)（2），罐(guan)(guan)壁(bi)(bi)至安(an)裝短管的外壁(bi)(bi)應滿足(zu)以下要求：離(li)(li)罐(guan)(guan)壁(bi)(bi)最佳距(ju)離(li)(li)為罐(guan)(guan)體(ti)直(zhi)徑的1/4或1/6處，離(li)(li)罐(guan)(guan)壁(bi)(bi)的最小安(an)裝距(ju)離(li)(li)為測量(liang)范圍的1/10。例如: 10m液位(wei)儲罐(guan)(guan)，離(li)(li)罐(guan)(guan)壁(bi)(bi)的最小安(an)裝距(ju)離(li)(li)應1m。

● 不(bu)能安裝在(zai)入料口的上方（4）

● 不能安裝在(zai)中心位置（3）, 如果(guo)安裝在(zai)中央，會產生多重(zhong)虛假回(hui)(hui)波，干擾回(hui)(hui)波會導致(zhi)真(zhen)實信號丟失。

● 如果不(bu)能(neng)保持(chi)儀(yi)(yi)表與罐壁的(de)距(ju)離，罐壁上的(de)介質會黏附(fu)造成虛假(jia)回(hui)波，在調試儀(yi)(yi)表的(de)時候應(ying)該(gai)進行(xing)虛假(jia)回(hui)波存儲。

錐形罐的安裝
錐形罐頂部平面，可(ke)裝在罐頂正中間，可(ke)保證測量(liang)到錐形底(di)部。

有堆料的儲罐
有料(liao)(liao)堆(dui)時(shi)天線要垂直對(dui)準料(liao)(liao)面。若料(liao)(liao)面不平，堆(dui)角(jiao)大必須使(shi)用萬向法蘭(lan)來調整喇叭(ba)角(jiao)度使(shi)喇叭(ba)盡量對(dui)準料(liao)(liao)面 。 （由于傾斜的固體表面會造成(cheng)回波衰減，甚至丟(diu)失信(xin)號的問題）

罐內安裝說明
在信號波束內，應避免有如下安裝物：如（1）：限位開關，溫度傳感器等。
對稱裝置如（2）：真空環，加熱線圈，擋板等等。
如果罐內有（1）（2）干(gan)涉物件，應采用導波管進(jin)行(xing)測量(liang)。
