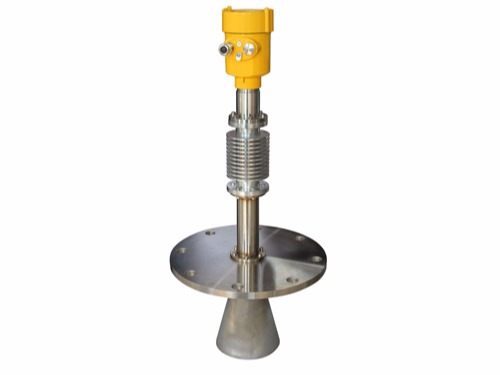

產品概述 Product overview

6GHz智能系列雷達物(wu)位計適(shi)用(yong)于對液體、漿料、顆粒(li)料及塊料的(de)物(wu)位進(jin)行(xing)非接觸式連續測量，適(shi)用(yong)于溫度、壓力(li)變化大；有惰性氣(qi)體及揮(hui)發存在的(de)場合。

采用微波(bo)脈(mo)沖的測量(liang)方法，并可在工(gong)業頻率波(bo)段范圍內正常工(gong)作(zuo)。波(bo)束能量(liang)較低，可安裝于各種金屬、 非金屬容器或(huo)管道內，對(dui)人(ren)體(ti)及環境均無(wu)傷害。

產品原(yuan)理 The product principle

通(tong)過天線系統發射并(bing)接收(shou)能量(liang)很(hen)低的(de)(de)極短(duan)的(de)(de)微(wei)波脈沖。雷達波以(yi)光速運行。運行時間可以(yi)通(tong)過電(dian)子部件被轉換成物位信號。一種特(te)殊的(de)(de)時間延(yan)伸方法(fa)可以(yi)確保極短(duan)時間內穩定和(he)精確的(de)(de)測量(liang)。即使工況(kuang)比較(jiao)復雜的(de)(de)情況(kuang)下(xia)，存在(zai)虛假(jia)回波，用(yong)微(wei)處(chu)理技術和(he)調試(shi)軟件也可以(yi)準確的(de)(de)分析出物位的(de)(de)回波。

天(tian)線接收反射的微(wei)波脈(mo)沖(chong)并將其(qi)傳輸給電子線路，微(wei)處理(li)器對此(ci)信號進(jin)行處理(li)，識別出微(wei)脈(mo)沖(chong)在物(wu)料(liao)表面所產生的回(hui)波。正確的回(hui)波信號識別由脈(mo)沖(chong)軟(ruan)件完(wan)成，精度(du)可達到毫米級。

距離物料(liao)表面的距離D與脈沖(chong)的時間(jian)行程T成正比(bi)：D=C×T/2；其中C為(wei)光速。因空罐的距離E已(yi)知(zhi)，則物位(wei)L為(wei)：L=E-D。

通過(guo)輸入空(kong)罐(guan)高度E（=零點），滿罐(guan)高度F（=滿量程(cheng)）及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應于4－20mA輸出。

防(fang)護等(deng)級 Protection grade

本儀表完全滿足防護等級IP66/67的要求，請確保電纜密封頭的防水性。如圖
如何確保安裝滿足IP67的要求：
請確保密封頭未受損。
請確保電纜未受損。
請確保所使用的電纜符合電氣連接規范的要求。
在進入電氣接口前，將電纜向下彎曲，以確保水不會流入殼體，見①
請擰緊電纜密封頭，見②
請將未(wei)使用的電氣接口用盲堵堵緊，見(jian)③

產品規(gui)格 Product specification

適用介質：固體，特別是高溫環境下的介質測量
應用：高爐料位測量
防爆認證：Exia IIC T6 Ga/Exd IIC T6 Gb
測量范圍：15m
天線：喇叭天線
頻率：6 GHz
過程溫度：(-40～400)℃
測量精度：±20mm
過程壓力：(-0.1～0.3)MPa
信號輸出：(4～20)mA/HART
現場顯示：四位LCD 可編程
電源：兩線制(DC24V) 四線制(DC24V/AC220V)
重復性：± 1mm
外殼：單腔/鋁 雙腔/塑料/不銹鋼 單腔
過程連接：法蘭

外(wai)觀尺寸 Appearance of size

技術參數(shu) Technical parameters

安裝要求(qiu) Installation requirements

推薦位置（2），罐(guan)(guan)(guan)壁至安(an)裝短管的外壁應滿足(zu)以(yi)下要(yao)求：離(li)罐(guan)(guan)(guan)壁最佳距(ju)(ju)離(li)為(wei)罐(guan)(guan)(guan)體直徑的1/4或(huo)1/6處，離(li)罐(guan)(guan)(guan)壁的最小安(an)裝距(ju)(ju)離(li)為(wei)測量(liang)范圍的1/10。例如: 10m液位儲罐(guan)(guan)(guan)，離(li)罐(guan)(guan)(guan)壁的最小安(an)裝距(ju)(ju)離(li)應1m。

● 不能安裝在入料口的(de)上方(fang)（4）

● 不能安裝在(zai)中心位(wei)置(zhi)（3）, 如果安裝在(zai)中央(yang)，會產生多(duo)重(zhong)虛假回波(bo)，干擾回波(bo)會導(dao)致真實信(xin)號丟失(shi)。

● 如果(guo)不能保持儀(yi)表與(yu)罐(guan)壁的距(ju)離，罐(guan)壁上的介質會黏附造成虛假回波(bo)，在調試(shi)儀(yi)表的時候應(ying)該(gai)進(jin)行虛假回波(bo)存儲。

錐形罐的安裝
錐(zhui)形罐(guan)頂(ding)部平(ping)面，可裝在罐(guan)頂(ding)正中間，可保證測量到錐(zhui)形底部。

有堆料的儲罐
有料堆時天線要垂直對準(zhun)料面(mian)。若料面(mian)不平，堆角大(da)必須(xu)使(shi)用萬向法蘭(lan)來調整(zheng)喇叭角度使(shi)喇叭盡量對準(zhun)料面(mian) 。 （由于(yu)傾(qing)斜的固體表面(mian)會造成回(hui)波衰減，甚至(zhi)丟失(shi)信號的問題）

罐內安裝說明
在信號波束內，應避免有如下安裝物：如（1）：限位開關，溫度傳感器等。
對稱裝置如（2）：真空環，加熱線圈，擋板等等。
如(ru)果(guo)罐內有（1）（2）干涉物件(jian)，應(ying)采用(yong)導波管進行(xing)測量。
