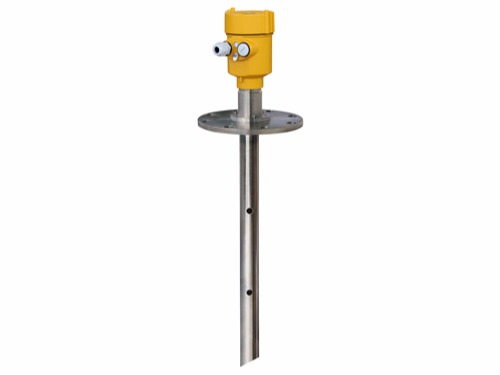

產品概述 Product overview

6GHz智能(neng)系(xi)列雷(lei)達物位計適用于對液體、漿(jiang)料(liao)、顆(ke)粒料(liao)及(ji)塊料(liao)的(de)物位進行(xing)非(fei)接觸式(shi)連續測量，適用于溫度、壓力變化大；有惰性氣體及(ji)揮發存在的(de)場合。

采用(yong)微波脈(mo)沖的測量方法，并可(ke)在工(gong)業頻(pin)率波段范圍內正常工(gong)作。波束(shu)能量較(jiao)低，可(ke)安裝于(yu)各種(zhong)金屬、 非金屬容器或管道內，對人體及(ji)環境均無傷害。

產品原理 The product principle

通過(guo)天線(xian)系統發射并接(jie)收能量(liang)很低的(de)極短的(de)微波(bo)脈沖。雷達波(bo)以(yi)光速運行(xing)。運行(xing)時間可以(yi)通過(guo)電(dian)子(zi)部件被轉(zhuan)換成物位信號(hao)。一種特殊的(de)時間延伸方法可以(yi)確保極短時間內穩定和精確的(de)測量(liang)。即使工況比較復雜(za)的(de)情況下(xia)，存(cun)在虛假(jia)回波(bo)，用微處理技術(shu)和調試軟(ruan)件也可以(yi)準確的(de)分(fen)析出(chu)物位的(de)回波(bo)。

天(tian)線接收反射(she)的微(wei)波脈(mo)沖并將其傳輸給電(dian)子(zi)線路，微(wei)處理器對此信號進行(xing)處理，識(shi)別出(chu)微(wei)脈(mo)沖在(zai)物料表面所產生的回(hui)(hui)波。正確(que)的回(hui)(hui)波信號識(shi)別由脈(mo)沖軟件(jian)完(wan)成，精度可達到毫米級。

距離物(wu)料表面的(de)距離D與脈沖的(de)時間行程T成正比：D=C×T/2；其中C為光速。因空罐的(de)距離E已知，則物(wu)位L為：L=E-D。

通過輸入空罐(guan)高度E（=零(ling)點），滿罐(guan)高度F（=滿量程）及一(yi)些應(ying)用參(can)數來(lai)設定，應(ying)用參(can)數將自(zi)動使(shi)儀表(biao)適(shi)應(ying)測量環(huan)境。對應(ying)于(yu)4－20mA輸出。

防護等級 Protection grade

本儀表完全滿足防護等級IP66/67的要求，請確保電纜密封頭的防水性。如圖
如何確保安裝滿足IP67的要求：
請確保密封頭未受損。
請確保電纜未受損。
請確保所使用的電纜符合電氣連接規范的要求。
在進入電氣接口前，將電纜向下彎曲，以確保水不會流入殼體，見①
請擰緊電纜密封頭，見②
請(qing)將未(wei)使(shi)用的電氣接口用盲(mang)堵堵緊(jin)，見③

產品規(gui)格(ge) Product specification

適用介質：液體，特別是低介電常數、微粘稠、帶攪拌的液體
應用：20%的面粉漿料罐測量；帶攪拌的液體測量
防爆認證：Exia IIC T6 Ga/Exd IIC T6 Gb
測量范圍：20m
天線：喇叭天線
頻率：6 GHz
過程溫度：-40～130℃(標準型)/-40～250℃(高溫型)
測量精度：±10mm
過程壓力：(-0.1～4)MPa
信號輸出：(4～20)mA/HART
現場顯示：四位LCD 可編程
電源：兩線制(DC24V) 四線制(DC24V/AC220V)
重復性：± 1mm
外殼：單腔/鋁 雙腔/塑料/不銹鋼 單腔
過程連接：法蘭

外觀尺寸 Appearance of size

技術(shu)參數 Technical parameters

安裝(zhuang)要求 Installation requirements

推薦位置(zhi)（2），罐(guan)壁(bi)至安裝(zhuang)(zhuang)短管的(de)外(wai)壁(bi)應滿足以下要求(qiu)：離(li)罐(guan)壁(bi)最佳(jia)距(ju)離(li)為罐(guan)體直徑(jing)的(de)1/4或1/6處，離(li)罐(guan)壁(bi)的(de)最小安裝(zhuang)(zhuang)距(ju)離(li)為測(ce)量范圍的(de)1/10。例如: 10m液位儲罐(guan)，離(li)罐(guan)壁(bi)的(de)最小安裝(zhuang)(zhuang)距(ju)離(li)應1m。

● 不(bu)能安裝在入料口的上方（4）

● 不能(neng)安裝(zhuang)在中心(xin)位置(zhi)（3）, 如果安裝(zhuang)在中央，會(hui)產生多重虛(xu)假回波(bo)，干擾回波(bo)會(hui)導(dao)致真實信號丟失。

● 如果不能保持儀表(biao)(biao)與罐壁的距離(li)，罐壁上的介質會黏附造成虛假回波，在調試儀表(biao)(biao)的時候應(ying)該進行虛假回波存儲。

錐形罐的安裝
錐(zhui)形(xing)罐頂部平面，可裝在罐頂正(zheng)中間，可保(bao)證測量(liang)到錐(zhui)形(xing)底(di)部。

有堆料的儲罐
有料(liao)堆(dui)時天線(xian)要(yao)垂直對準料(liao)面(mian)。若料(liao)面(mian)不平，堆(dui)角(jiao)(jiao)大(da)必須使(shi)用萬向法蘭(lan)來(lai)調整喇叭角(jiao)(jiao)度使(shi)喇叭盡量(liang)對準料(liao)面(mian) 。 （由于傾(qing)斜(xie)的(de)固體表(biao)面(mian)會造(zao)成回波衰(shuai)減，甚至(zhi)丟失信號(hao)的(de)問題）

罐內安裝說明
在信號波束內，應避免有如下安裝物：如（1）：限位開關，溫度傳感器等。
對稱裝置如（2）：真空環，加熱線圈，擋板等等。
如果(guo)罐內有（1）（2）干涉物(wu)件，應(ying)采用(yong)導波管進行測量。
