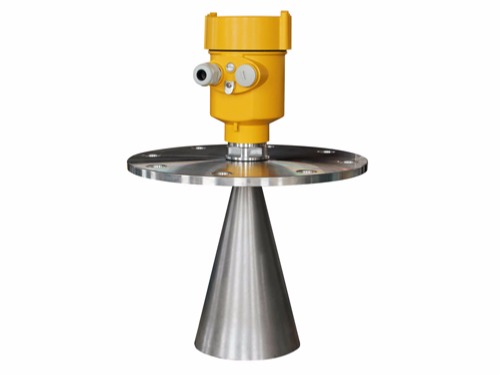

專注雷達物位計OEM定制更高精確(que)度的測量物(wu)位(wei)計，精度可達±1MM
適用介(jie)質：液體,特別是帶(dai)有(you)壓力及(ji)揮(hui)發性液體
應用：原(yuan)油、輕油液位測(ce)量(liang)(liang)；氫(qing)氧(yang)化鋁(lv)液位測(ce)量(liang)(liang)；原(yuan)煤、石(shi)灰石(shi)倉位測(ce)量(liang)(liang)；焦碳料位測(ce)量(liang)(liang)
防(fang)爆認證：Exia IIC T6 Ga/ Exd IIC T6 Gb
測量范圍：35m
天(tian)線(xian)：喇叭天(tian)線(xian)
頻(pin)率：6 GHz
過程(cheng)溫(wen)度：-40～130℃(標準型)/-40～250℃(高溫(wen)型)
測(ce)量精度(du)：±10mm
過(guo)程壓力(li)：(-0.1～4)MPa
信號(hao)輸(shu)出：(4～20)mA/HART
現場顯示：四位LCD可編程
電源：兩線(xian)制(DC24V) 四線(xian)制(DC24V/AC220V)
重復性：± 1mm
外(wai)殼：單腔(qiang)/鋁 雙腔(qiang)/塑料/不銹鋼 單腔(qiang)
過程連接：法(fa)蘭(選配)/ 螺紋(wen)
400-1610-067
6GHz智(zhi)能系列雷達物位計適(shi)用于對液體(ti)、漿(jiang)料、顆粒料及塊料的(de)物位進行非接觸(chu)式連續測(ce)量，適(shi)用于溫度、壓力(li)變化大；有惰性氣(qi)體(ti)及揮發存在(zai)的(de)場合。
采用(yong)微波脈沖的測量方法(fa)，并(bing)可在工業頻(pin)率波段(duan)范圍內正常工作。波束(shu)能量較低，可安裝于各種金屬、 非金屬容器或管道內，對人(ren)體(ti)及(ji)環境均無傷害。
通(tong)過(guo)天線(xian)系統發射并接收能(neng)量(liang)很低的(de)(de)極短的(de)(de)微波脈(mo)沖。雷達波以光速運行。運行時(shi)間(jian)(jian)可以通(tong)過(guo)電(dian)子部(bu)件被轉(zhuan)換成物(wu)位信(xin)號。一(yi)種特(te)殊的(de)(de)時(shi)間(jian)(jian)延伸方法可以確保(bao)極短時(shi)間(jian)(jian)內(nei)穩定和(he)(he)精(jing)確的(de)(de)測量(liang)。即使(shi)工況(kuang)比較復雜的(de)(de)情況(kuang)下，存(cun)在虛(xu)假回波，用微處理技(ji)術和(he)(he)調試軟件也可以準確的(de)(de)分析出物(wu)位的(de)(de)回波。
天線(xian)(xian)接收反射(she)的微波脈沖并將其(qi)傳(chuan)輸(shu)給電子線(xian)(xian)路，微處理器(qi)對此信號進行(xing)處理，識別出微脈沖在物(wu)料表面(mian)所(suo)產生的回波。正確(que)的回波信號識別由脈沖軟件完(wan)成，精度可達到毫米級。
距(ju)(ju)離物料表面的(de)距(ju)(ju)離D與脈沖(chong)的(de)時(shi)間行程(cheng)T成正比：D=C×T/2；其中C為(wei)光速(su)。因空(kong)罐的(de)距(ju)(ju)離E已知，則物位(wei)L為(wei)：L=E-D。
通過輸入空(kong)罐高(gao)度E（=零點），滿罐高(gao)度F（=滿量(liang)程）及一些應用(yong)參(can)數來設(she)定，應用(yong)參(can)數將自動使儀(yi)表適(shi)應測量(liang)環(huan)境。對應于(yu)4－20mA輸出。
本儀表完全滿足防護等級IP66/67的要求，請確保電纜密封頭的防水性。如圖
如何確保安裝滿足IP67的要求：
請確保密封頭未受損。
請確保電纜未受損。
請確保所使用的電纜符合電氣連接規范的要求。
在進入電氣接口前，將電纜向下彎曲，以確保水不會流入殼體，見①
請擰緊電纜密封頭，見②
請將未使用的電氣(qi)接口(kou)用盲(mang)堵堵緊，見③
咨詢熱線：400-161-0067
適用介質：液體,特別是帶有壓力及揮發性液體
應用：原油、輕油液位測量；氫氧化鋁液位測量；原煤、石灰石倉位測量
防爆認證：Exia IIC T6 Ga/ Exd IIC T6 Gb
測量范圍：35m
天線：喇叭天線
頻率：6 GHz
過程溫度：-40～130℃(標準型)/-40～250℃(高溫型)
測量精度：±10mm
過程壓力：(-0.1～4)MPa
信號輸出：(4～20)mA/HART
現場顯示：四位LCD可編程
電源：兩線制(DC24V) 四線制(DC24V/AC220V)
重復性：± 1mm
外殼：單腔/鋁 雙腔/塑料/不銹鋼 單腔
過程連接(jie)：法蘭(選配)/ 螺紋(wen)
| 一般數據 | 材料 | 天線 | PTFE、PP |
| 外殼 | 鋁、塑料、防靜電PP、不銹鋼316 | ||
| 外殼和外殼之間的密封 | 硅橡膠 | ||
| 外殼視窗 | 聚碳酸脂 | ||
| 接地端子 | 不銹鋼 | ||
| 過程連接 | HBRD801 | G1?″A 螺紋 或 1?″NPT 螺紋 / 法蘭 | |
| HBRD802 | PTFE 翻邊法蘭 | ||
| HBRD803 | 不銹鋼法蘭 | ||
| HBRD804 | 不銹鋼法蘭 | ||
| HBRD805 | 不銹鋼法蘭 | ||
| HBRD806 | 不銹鋼法蘭 | ||
| 供電電壓 | 兩線制 | 標準型 | (16～26)V DC |
| 本安型 | (21.6～26.4)V DC | ||
| 功耗 | max. 22.5mA | ||
| 允許紋波 | |||
| - <100Hz | Uss < lV | ||
| - (100～100K)Hz | Uss < l0mV | ||
| 隔爆型 | (22. 8～26. 4) V DC 兩線制 | ||
| (198～242) V AC 四線制 / 110V AC 四線制 | |||
| 功耗 | max. 1VA，1W | ||
| 電纜參數 | 電纜入口／插頭 | 1個 M20xl.5電纜入口（電纜直徑5～9mm） | |
| 1個 盲堵 M20xl.5 | |||
| 彈簧接線端子 | 用于導線橫截面2.5mm2 | ||
| 輸出參數 | 輸出信號 | (4～20)mA/HART | |
| 分辨率 | 1.6μA | ||
| 故障信號 | 電流輸出不變；20.5mA；22mA；3.9mA | ||
| 兩線制負載電阻 | 見下圖 | ||
| 四線制負載電阻 | 最大500Ω | ||
| 積分時間 | (0～36)s，可調 | ||
| 特征參數 | 盲區 | 天線末端 | |
| HBRD801 | 20m（液體） | ||
| HBRD802 | 20m（液體） | ||
| HBRD803 | 35m | ||
| HBRD804 | 35m | ||
| HBRD805 | 20m | ||
| HBRD806 | 15m | ||
| 測量間隔 | 約1s （取決于參數設置） | ||
| 調整時間 | 約1s （取決于參數設置） | ||
| 分辨率 | 1mm | ||
| 精度 | 10mm 或＜0.1%（見下面精度示意圖） | ||
| 工作存儲及運輸溫度 | (-40～80) ℃ | ||
| 過程溫度（天線部分的溫度） | |||
| HBRD801 | -40～130℃ | ||
| HBRD802 | -40～130℃ (標準型) / -40～180℃ (高溫型) | ||
| HBRD803 | -40～130℃ (標準型) / -40～180℃ (高溫型) | ||
| HBRD804 | -40～130℃ (標準型) / -40～180℃ (高溫型) | ||
| HBRD805 | -40～130℃ (標準型) / -40～180℃ (高溫型) | ||
| HBRD806 | (-40～400)℃ | ||
| 相對濕度 | ＜95% | ||
| 罐內壓力 | Max. 4MPa | ||
| 耐震 | 機械震動l0m/s2 , (10～150)Hz | ||
推薦(jian)位置（2），罐(guan)(guan)(guan)壁至安(an)裝(zhuang)短管的(de)外壁應滿足以下要求：離(li)(li)罐(guan)(guan)(guan)壁最(zui)佳距離(li)(li)為罐(guan)(guan)(guan)體直徑的(de)1/4或1/6處，離(li)(li)罐(guan)(guan)(guan)壁的(de)最(zui)小安(an)裝(zhuang)距離(li)(li)為測量范圍的(de)1/10。例如: 10m液位儲(chu)罐(guan)(guan)(guan)，離(li)(li)罐(guan)(guan)(guan)壁的(de)最(zui)小安(an)裝(zhuang)距離(li)(li)應1m。
● 不能(neng)安裝在入(ru)料口的上方(fang)（4）
● 不能安(an)裝在(zai)中(zhong)心(xin)位置（3）, 如果安(an)裝在(zai)中(zhong)央，會產(chan)生(sheng)多(duo)重虛假回波，干擾回波會導(dao)致真實信號丟失。
● 如果不能(neng)保(bao)持儀表與罐壁的距(ju)離，罐壁上(shang)的介質會(hui)黏附造成虛(xu)假回(hui)波，在調試(shi)儀表的時候應該進行虛(xu)假回(hui)波存儲。
錐形罐的安裝
錐形罐(guan)頂(ding)部(bu)平面，可裝在罐(guan)頂(ding)正(zheng)中(zhong)間，可保證測量到錐形底部(bu)。
有堆料的儲罐
有料(liao)(liao)堆時天線(xian)要(yao)垂直對(dui)準料(liao)(liao)面(mian)。若料(liao)(liao)面(mian)不平，堆角大必須使用萬(wan)向法蘭(lan)來調整喇(la)叭角度使喇(la)叭盡量對(dui)準料(liao)(liao)面(mian) 。 （由于傾斜的固(gu)體表面(mian)會造成回波衰減(jian)，甚至丟(diu)失信號(hao)的問題）
罐內安裝說明
在信號波束內，應避免有如下安裝物：如（1）：限位開關，溫度傳感器等。
對稱裝置如（2）：真空環，加熱線圈，擋板等等。
如果罐內有（1）（2）干(gan)涉物件，應(ying)采(cai)用導波管(guan)進行測量。
