專注雷達物位計OEM定制更(geng)高精確(que)度的(de)測(ce)量物(wu)位計(ji)，精度可(ke)達(da)±1MM
應用：塊狀料、顆粒料、粉狀料
測量范圍：70米
過程連接(jie)：萬向法(fa)蘭
過程(cheng)溫(wen)度：-40～130℃( 標準型 ) / -40～250℃( 高溫(wen)型 )
過(guo)程壓力：-0.1～4.0 MPa( 平板法蘭 ) -0.1～0.3 MPa ( 萬向法蘭 )
精度：±15mm
防護(hu)等(deng)級：IP67
頻率范圍(wei)：26GHz
電源：兩線(xian)制(DC24V)/ 四(si)線(xian)制(DC24V/AC220V)
防爆等級(ji)：Exia ⅡC T6 Ga / Exd IIC T6 Gb
外殼：鋁(lv) 單(dan)腔(qiang) / 鋁(lv) 雙腔(qiang) / 塑料/ 不銹鋼 單(dan)腔(qiang)
信號輸出：4...20mA/HART( 兩線(xian)/四(si)線(xian) ) / RS485 Mod bus
400-1610-067

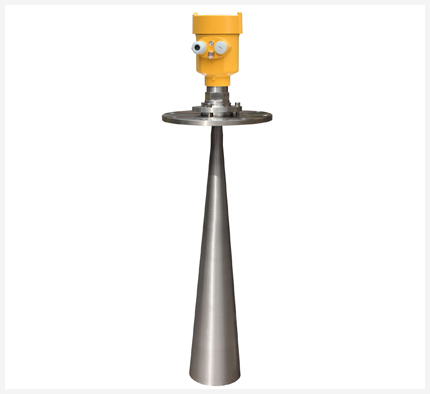

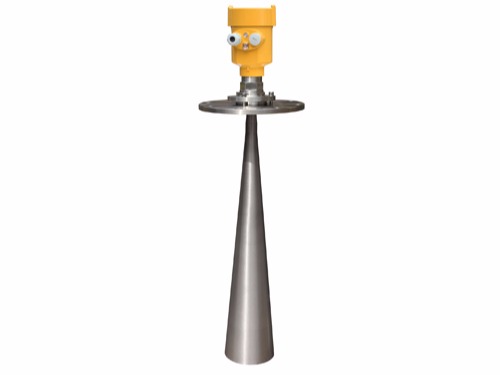

HBRD90X 系列傳感器是26G高頻雷(lei)達(da)式(shi)物位測量(liang)儀表，測量(liang)距離(li)可(ke)達(da)80米(mi)。天線被進(jin)一步優化處理，新型快速(su)的微(wei)處理器可(ke)以進(jin)行更高速(su)率的信號分析處理，使(shi)得儀表可(ke)以用于各種強腐蝕性液(ye)體的測量(liang)。
雷(lei)達物位天線發射較窄的微波脈沖，經天線向下傳(chuan)輸(shu)。微波接(jie)(jie)(jie)觸到(dao)被測介質(zhi)表面后被反(fan)射回來再次被天線系統接(jie)(jie)(jie)收，將信(xin)號傳(chuan)輸(shu)給(gei)電(dian)子線路部分自動轉換成物位信(xin)號（因為微波傳(chuan)播速度極快，電(dian)磁波到(dao)達目標并經反(fan)射返回接(jie)(jie)(jie)收器(qi)這一來回所用的時間(jian)幾乎是瞬(shun)間(jian)的）。

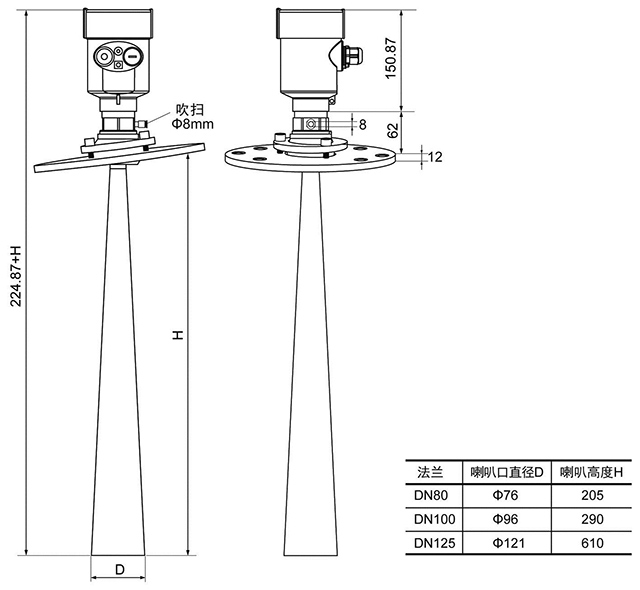

A：量(liang)程設定、B：低位調(diao)整(zheng)、C：高位調(diao)整(zheng)、 D：盲(mang)區(qu)范(fan)圍
測量的(de)基準面是：螺紋底面或法蘭的(de)密(mi)封面。
注：使用雷(lei)達物位計時，務必保證(zheng)最高料(liao)位不能(neng)進入測量盲區（圖中(zhong)D所(suo)示(shi)區域(yu)）。
● 天線尺寸小，便于安裝；非接觸雷達，無磨損，無污染。
● 幾乎不受腐蝕、泡沫影響；幾乎不受大氣中水蒸氣、溫度和壓力變化影響。
● 嚴重粉塵環境對高頻物位計工作影響不大。
● 波長更短，對在傾斜的固體表面有更好的反射。
● 波束角小，能量集中，增強了回波能力的同時又有利于避開干擾物。
● 測量盲區更小，對于小罐測量也會取得良好的效果。
● 高信噪比，即使在波動的情況下也能獲得更優的性能。
● 高頻率，是測量固體(ti)和低介電常數介質更好的選擇。
咨詢熱線：400-161-0067
應用：固體料、強粉塵、易結晶、 結露場合
測量范圍：70米
過程連接：萬向法蘭
過程溫度：-40～130℃( 標準型 ) / -40～250℃( 高溫型 )
過程壓力：-0.1～4.0 MPa( 平板法蘭 ) -0.1～0.3 MPa ( 萬向法蘭 )
精度：±15mm
防護等級：IP67
頻率范圍：26GHz
電源：兩線制(DC24V)/ 四線制(DC24V/AC220V)
防爆等級：Exia ⅡC T6 Ga / Exd IIC T6 Gb
外殼：鋁 單腔 / 鋁 雙腔 / 塑料/ 不銹鋼 單腔
信(xin)號輸出：4...20mA/HART( 兩線/四線 ) / RS485 Mod bus
| 過程連接 | 螺紋 G1? ”A / 螺紋 1? ”NPT / 法蘭 | ||
| 天線型材 | 不銹鋼 / PTFE | ||
| 外 殼 | 外殼和外殼蓋之間的密封 | 硅橡膠 | |
| 外殼視窗 | 聚碳酸酯 | ||
| 接地端子 | 不銹鋼 | ||
| 供電電壓 | 兩線制 | 標準型 | (16～26) V DC |
| 本安型 | (21. 6～26. 4) V DC | ||
| 功耗 | max 22. 5mA / 1W | ||
| 允許紋波 | |||
| 隔爆型 | - <100Hz | Uss < lV | |
| - (100～100K) Hz | Uss < l0mV | ||
| (22. 8～26. 4) V DC | 兩線制 | ||
| (198～242) V AC | 四線制 / 110V AC 四線制 | ||
| 電纜參數 | 電纜入口／插頭 | 1個M20xl.5電纜入口 | |
| 1個盲堵M20xl.5 | |||
| 接線端子 | 導線橫截面2.5mm2 | ||
| 輸出參數 | 輸出信號 | (4～2 0) mA | |
| 通訊協議 | HART | ||
| 分辨率 | 1. 6μA | ||
| 故障信號 | 電流輸出不變 | ||
| 20. 5mA | |||
| 22mA； | |||
| 3.9mA | |||
| 積分時間 | (0～36)s，可調 | ||
| 盲區 | 天線末端 | ||
| 最大測量距離 | HBRD901 | 10米 （液體型） | |
| HBRD902 | 30米 （液體型） | ||
| HBRD902T | 20米 （液體型） | ||
| HBRD903 | 70米 （固體型 | ||
| HBRD904 | 80米 （固體型） | ||
| HBRD905 | 30米 （固體型） | ||
| HBRD906 | 20米 （液體型） | ||
| 微波頻率 | 26GHz | ||
| 通訊接口 | HART通訊協議 | ||
| 測量間隔 | 大約1秒（取決于參數設置） | ||
| 調整時間 | 大約1秒（取決于參數設置） | ||
| 顯示分辨率 | 1mm | ||
| 工作存儲及運輸溫度 | (-40～100) ℃ | ||
| 過程溫度（天線部分的溫度） | HBRD901 | (-40～130)℃ | |
| HBRD902 | (-40～250)℃ | ||
| HBRD902T | (-40～250)℃ | ||
| HBRD903 | (-40～250)℃ | ||
| HBRD904 | (-40～250)℃ | ||
| HBRD905 | (-40～250)℃ | ||
| HBRD906 | (-40～200)℃ | ||
| 相對濕度 | ? 95% | ||
| 壓力 | Max. 4MPa | ||
| 耐震 | 機械震動l0m/s2 , (10～150)Hz | ||
安裝在直徑的1/4處或1/6處。
注：距離罐壁最小距離應為200mm。
注：①基準面(mian)；②容器中央或(huo)對稱軸
錐形罐頂(ding)部平面(mian)，可裝在罐頂(ding)正中間，可保證測量到錐形底部。
有料(liao)堆時天線要垂直對(dui)準料(liao)面(mian)。若料(liao)面(mian)不平，堆角(jiao)大必須使用(yong)萬向法蘭(lan)來調整喇(la)叭(ba)角(jiao)度使喇(la)叭(ba)盡量對(dui)準料(liao)面(mian)。（由于傾斜(xie)的固體表面(mian)會造成回波(bo)衰減，甚至(zhi)丟失信號的問題）
