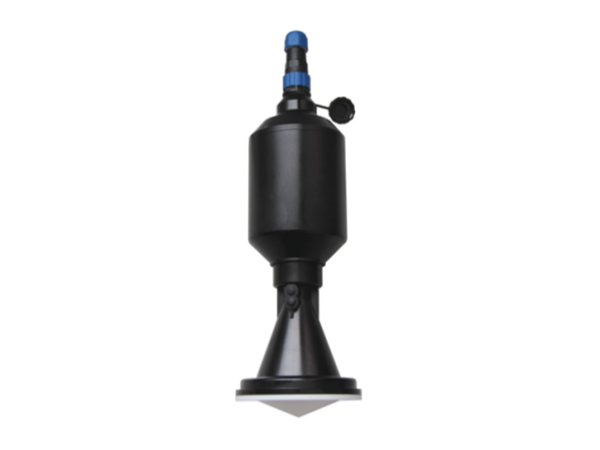

產品概述(shu) Product overview

HBRD90X 系列傳感(gan)器(qi)是(shi)26G雷達水位計測(ce)量(liang)(liang)儀表(biao)，測(ce)量(liang)(liang)距離可(ke)達80米(mi)。天(tian)線被進一步(bu)優化處(chu)(chu)理(li)，新(xin)型快速的(de)微處(chu)(chu)理(li)器(qi)可(ke)以進行更高速率的(de)信(xin)號分析處(chu)(chu)理(li)，使得儀表(biao)可(ke)以用于各(ge)種強腐蝕性液體的(de)測(ce)量(liang)(liang)。

產(chan)品(pin)原理 The product principle

雷(lei)達(da)(da)水位(wei)計天(tian)線發(fa)射極窄的微(wei)波脈(mo)(mo)(mo)沖(chong)(chong)(chong)，這(zhe)個脈(mo)(mo)(mo)沖(chong)(chong)(chong)以光速(su)(su)在空(kong)間傳播，遇到被(bei)測介質表(biao)面，其部分能(neng)量被(bei)反射回來，被(bei)同一(yi)天(tian)線接(jie)(jie)收(shou)。發(fa)射脈(mo)(mo)(mo)沖(chong)(chong)(chong)與(yu)接(jie)(jie)收(shou)脈(mo)(mo)(mo)沖(chong)(chong)(chong)的時(shi)間間隔(ge)(ge)與(yu)天(tian)線到被(bei)測介質表(biao)面的距離成正(zheng)比。由(you)于(yu)電磁波的傳播速(su)(su)度極高，發(fa)射脈(mo)(mo)(mo)沖(chong)(chong)(chong)與(yu)接(jie)(jie)收(shou)脈(mo)(mo)(mo)沖(chong)(chong)(chong)的時(shi)間間隔(ge)(ge)很小（納秒量級(ji)）很難確認，雷(lei)達(da)(da)水位(wei)計采用(yong)一(yi)種特(te)殊的解調(diao)技術(shu)，可以準確識(shi)別發(fa)射脈(mo)(mo)(mo)沖(chong)(chong)(chong)與(yu)接(jie)(jie)收(shou)脈(mo)(mo)(mo)沖(chong)(chong)(chong)的時(shi)間間隔(ge)(ge)，從(cong)而進一(yi)步計算(suan)出天(tian)線到被(bei)測介質表(biao)面的距離。

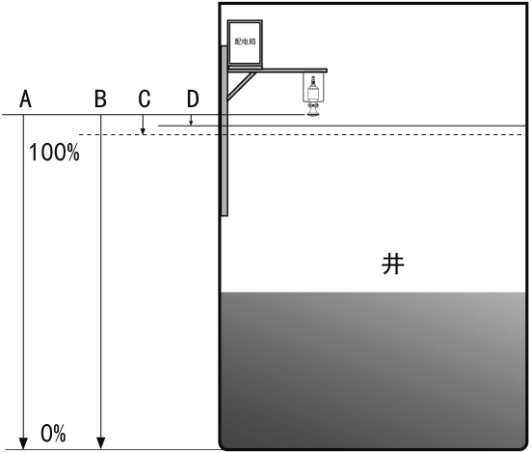

A：量(liang)程設(she)定、B：低位(wei)(wei)調整(zheng)、C：高(gao)位(wei)(wei)調整(zheng)、 D：盲區(qu)范(fan)圍

測量的(de)基準面(mian)是：螺紋底面(mian)或法蘭的(de)密封面(mian)。

注：使用雷達(da)水位計時，務必保證最高液(ye)位不能進入測量盲(mang)區（圖中D所示(shi)區域(yu)）。

產品特點 Product features

行業推薦的雷達水位計采用了26GHz的發射頻率，因而具有：
● 波束角小，能量集中，具有更強抗干擾能力，大大提高了測量精度和可靠性。
● 天線尺寸小，便于安裝和加防塵罩等天線防護裝置。
● 重量較輕約1KG，便于安裝。
● 測量范圍可達30米，覆蓋大型水庫等水位測量。
● 多種輸出電路接口與采集系統配合。
● 采用脈沖(chong)工作(zuo)方式，雷達水(shui)位計發射功率極低，對人體及(ji)環境(jing)均(jun)無傷害(hai)。

產(chan)品規格(ge) Product specification

應用：下水道、窨井、河道的水位測量
測量范圍：30米
過程連接：龍門框，鎖 緊法蘭從DN 80/3" 起
過程溫度：-40～80℃
過程壓力：（-0.1～0.3）MPa 精度(du)： ±5mm 頻率范圍：26GHz
防護(hu)等級(ji)：  IP68
供電(dian)(dian)電(dian)(dian)源： DC(6—24V)/四(si)線(xian)  DC 24V /  兩線
信號輸出：4...20mA/HART( 兩線/四線 )RS485-Modbus
外殼(ke)： PP全密封外殼

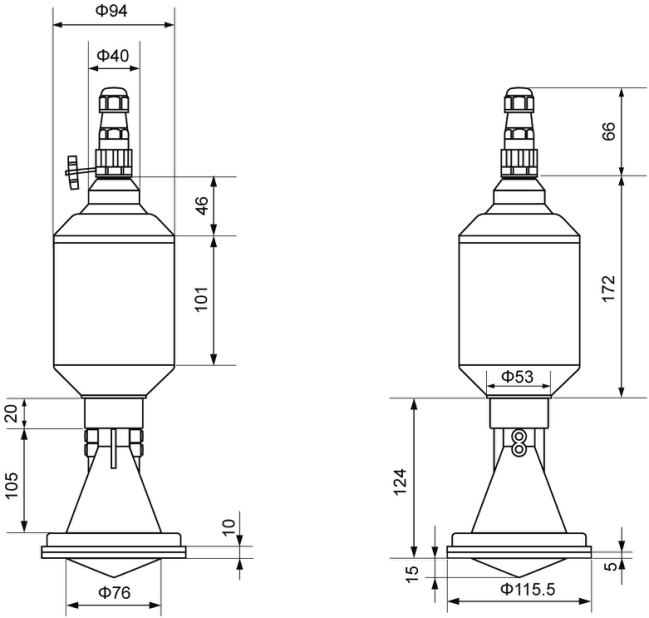

外觀(guan)尺寸 Appearance of size

技術參數 Technical parameters

安裝要求 Installation requirements

請(qing)注意以下事項，以確(que)保儀表能正確(que)安(an)裝：請(qing)預留足夠的(de)(de)安(an)裝空間。請(qing)避免強烈震動的(de)(de)安(an)裝場合(he)。

雷達及支(zhi)架安裝(zhuang)示意圖（一）

雷達及(ji)支架安裝示意圖（二）

注：雷(lei)達天線(xian)發(fa)射(she)微波(bo)脈沖時，都有一定發(fa)射(she)角(jiao)。從天線(xian)下緣到被測介質表(biao)面之間(jian)，及發(fa)射(she)微波(bo)波(bo)束所(suo)輻(fu)射(she)的(de)區(qu)域內不(bu)得有障(zhang)礙物(wu)。因此安(an)裝時應盡(jin)可能避開遮擋設施，必要時須(xu)進行“虛假回波(bo)學習“。安(an)裝儀表(biao)時還要注意(yi)：最(zui)高液位不(bu)得進入測量盲區(qu)；儀表(biao)必須(xu)接(jie)大地，增加(jia)防雷(lei)措(cuo)施；室(shi)外應采取遮陽、防雨措(cuo)施。
