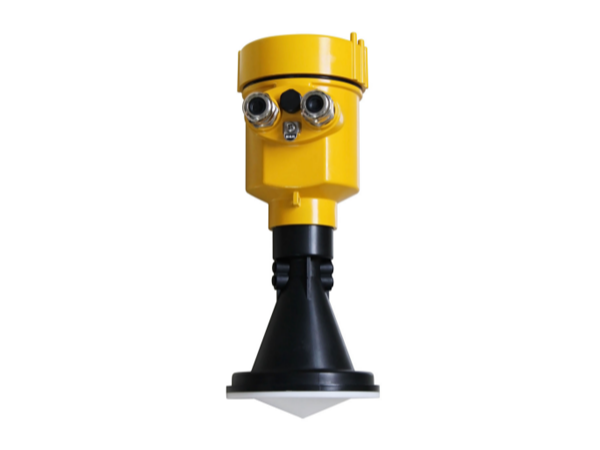

專注雷達物位計OEM定制更(geng)高精確度的測量物(wu)位計，精度可達±1MM
應用：河道、湖泊、淺灘
測(ce)量范圍：0～30米
過程連接：龍門框，鎖(suo)緊(jin)法(fa)蘭從DN 80/ 3" 起
過程(cheng)溫(wen)度(du)： -40～8 0℃
過程壓力：（-0.1～0.3）MPa
精度：±3mm
頻(pin)率范圍：26GHz
防護等級：IP67 / IP65
供電電源：DC(6—24V)/四線(xian) DC 24V / 兩線(xian)
信號輸出：RS485/Modbus 協議 4~20mA/Hart 兩線
現場顯示(shi)：可選
外殼：鑄鋁/塑料(liao)
400-1610-067

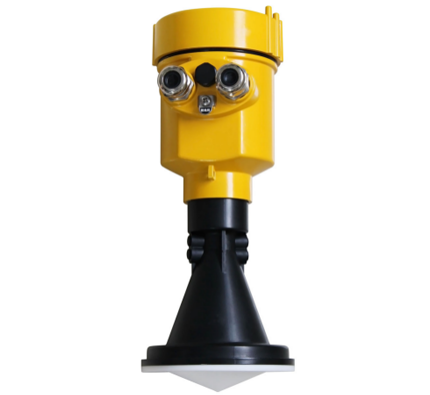

HBRD90X 系列(lie)傳感器是26G雷達水(shui)位計測量儀表，測量距(ju)離可(ke)(ke)達80米。天線被進一(yi)步優化處(chu)理(li)，新型(xing)快速(su)的(de)(de)微處(chu)理(li)器可(ke)(ke)以進行(xing)更高(gao)速(su)率的(de)(de)信號分析處(chu)理(li)，使得(de)儀表可(ke)(ke)以用于各(ge)種強腐蝕性(xing)液體(ti)的(de)(de)測量。
雷(lei)達(da)水位計(ji)天線(xian)發(fa)射(she)(she)極(ji)(ji)窄(zhai)的(de)微波脈(mo)(mo)(mo)沖(chong)，這(zhe)個脈(mo)(mo)(mo)沖(chong)以(yi)光速(su)在空間傳(chuan)播(bo)，遇到(dao)被測介質(zhi)表面，其部分(fen)能量(liang)被反射(she)(she)回來，被同一天線(xian)接(jie)收(shou)。發(fa)射(she)(she)脈(mo)(mo)(mo)沖(chong)與接(jie)收(shou)脈(mo)(mo)(mo)沖(chong)的(de)時(shi)間間隔與天線(xian)到(dao)被測介質(zhi)表面的(de)距離成正比。由于電磁波的(de)傳(chuan)播(bo)速(su)度極(ji)(ji)高，發(fa)射(she)(she)脈(mo)(mo)(mo)沖(chong)與接(jie)收(shou)脈(mo)(mo)(mo)沖(chong)的(de)時(shi)間間隔很(hen)小（納(na)秒量(liang)級(ji)）很(hen)難確(que)認，90X系(xi)列(lie)26G雷(lei)達(da)水位計(ji)采用一種(zhong)特殊的(de)解調技(ji)術(shu)，可以(yi)準確(que)識別(bie)發(fa)射(she)(she)脈(mo)(mo)(mo)沖(chong)與接(jie)收(shou)脈(mo)(mo)(mo)沖(chong)的(de)時(shi)間間隔，從而進一步計(ji)算出天線(xian)到(dao)被測介質(zhi)表面的(de)距離。
A：量程設定、B：低位調(diao)整、C：高(gao)位調(diao)整、 D：盲區范圍
測量(liang)的基(ji)準面(mian)是：螺紋底面(mian)或法蘭的密封面(mian)。
注：使(shi)用雷達水(shui)位計時，務必保證最高液位不能進入測量盲區（圖中(zhong)D所(suo)示區域(yu)）。
行業推薦的雷達水位計采用了26GHz的發射頻率，因而具有：
● 波束角小，能量集中，具有更強抗干擾能力，大大提高了測量精度和可靠性。
● 天線尺寸小，便于安裝和加防塵罩等天線防護裝置。
● 重量較輕約1KG，便于安裝。
● 測量范圍可達70米，覆蓋大型水庫等水位測量。
● 多種輸出電路接口與采集系統配合。
● 采用脈沖工作方式，雷達水位計發射功率極低，對人體及環境(jing)均無傷害。
咨詢熱線：400-161-0067
應用：河道、湖泊、淺灘
測量范圍：30米
過程連接：龍門框，鎖 緊(jin)法蘭(lan)從(cong)DN 80/3" 起
過程溫度：-40～80℃
過程壓力：（-0.1～0.3）MPa 精度： ±3mm
防護等級： IP67 / IP65
供電電源： DC(6—24V)/四(si)線(xian) DC 24V / 兩線
信號(hao)輸出： RS485/Modbus 協議(yi) 4~20mA/Hart 兩線
現場(chang)顯示：可選
外(wai)殼：鋁/ 塑料
| 外 殼 | 外殼和外殼蓋之間的密封 | 硅橡膠 | |
| 外殼視窗 | 聚碳酸酯 | ||
| 接地端子 | 不銹鋼 | ||
| 供電電壓 | 四線制 | (6～24) V DC / RS485 Modbus / 功耗 90mW | |
| 兩線 | DC 24V / 4~20mA / 功耗 0.75W | ||
| 允許紋波 |
- <100Hz Uss |
Uss | |
|
- (100～100K) Hz Uss |
Uss | ||
| 電纜參數 | 電纜入口／插頭 | M20xl.5電纜入口 | |
| 接線端子 | 導線橫截面1.0mm2 | ||
| 輸出參數 | 輸出信號 | RS485 Modbus / 4~20mA | |
| 通訊協議 | Modbus / Hart | ||
| 分辨率 | 1. 6u A | ||
| 故障信號 | 電流輸出不變； | ||
| 20. 5mA | |||
| 22mA； | |||
| 3.9mA | |||
| 積分時間 | (0～36)s，可調 | ||
| 盲區 | 天線末端 | ||
| 測量距離 | HBRD908 | 30米 | |
| HBRD909 | 70米 | ||
| 微波頻率 | 26GHz | ||
| 測量間隔 | 大約1秒（取決于參數設置） | ||
| 調整時間 | 大約1秒（取決于參數設置） | ||
| 顯示分辨率 | 1mm | ||
| 工作存儲及運輸溫度 | (-40～70) ℃ | ||
| 過程溫度（天線部分的溫度） | (-40～100)℃ | ||
| 壓力 | 常壓 | ||
| 耐震 | 機械震動 l0m/s2 , (10～150)Hz | ||
請注意以下事項，以確保儀表能正確安(an)裝(zhuang)：請預留足夠(gou)的安(an)裝(zhuang)空間。請避免強(qiang)烈震動的安(an)裝(zhuang)場(chang)合。

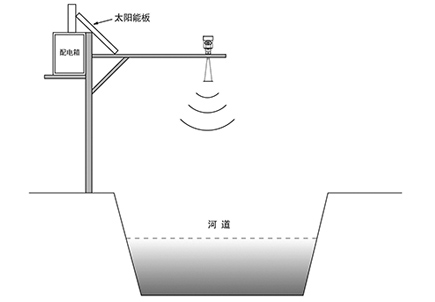

雷達及支(zhi)架安(an)裝示意圖（一）

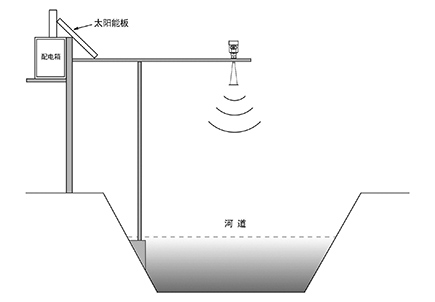

雷達(da)及支架安裝(zhuang)示意圖（二）
注(zhu)(zhu)：雷達天線發(fa)射(she)(she)微波脈沖(chong)時，都有一(yi)定(ding)發(fa)射(she)(she)角(jiao)。從天線下(xia)緣到(dao)被測介質(zhi)表面之間，及發(fa)射(she)(she)微波波束所(suo)輻射(she)(she)的區域(yu)內不得(de)有障礙物。因此安(an)裝時應盡可能避(bi)開遮(zhe)擋設(she)施(shi)，必(bi)要(yao)時須進行“虛假回(hui)波學(xue)習“。安(an)裝儀表時還要(yao)注(zhu)(zhu)意：最高液位不得(de)進入(ru)測量盲區；儀表必(bi)須接大地(di)，增加防雷措施(shi)；室外應采取遮(zhe)陽、防雨(yu)措施(shi)。
