專注雷達物位計OEM定制更高精確(que)度的(de)測量物位(wei)計(ji)，精度可達±1MM
應用：河道、湖泊、淺灘
測量范圍：30米
過(guo)程(cheng)連接：螺紋G1?? A / 支架/法蘭
過(guo)程溫度：-40～100℃
過程壓(ya)力：常(chang)壓(ya)
精度(du)：±3mm
頻率范圍：26GHz
防護等級：IP67 / IP65
供電(dian)電(dian)源：DC(6—24V)/四線 DC 24V / 兩線
信號輸(shu)出：RS485/Modbus 協議 4~20mA/Hart 兩線
現場顯示：可選
外殼：鋁(lv)/塑料
400-1610-067

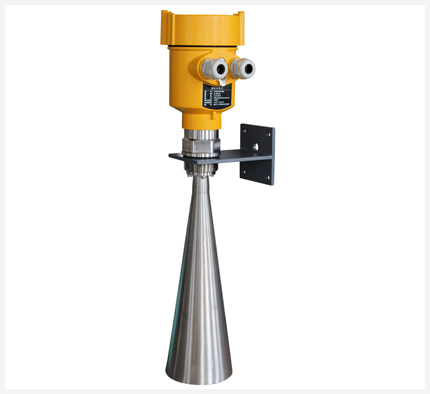

HBRD90X 系列傳(chuan)感器是(shi)26G雷達水位計測量儀表，測量距離(li)可達80米。天線(xian)被進一步優化(hua)處(chu)理(li)(li)，新型快速(su)的(de)微處(chu)理(li)(li)器可以(yi)進行更高速(su)率的(de)信號分(fen)析(xi)處(chu)理(li)(li)，使得(de)儀表可以(yi)用于(yu)各種強腐蝕(shi)性(xing)液(ye)體的(de)測量。
雷(lei)達水位計(ji)(ji)天線發(fa)射(she)極窄的(de)(de)(de)微波脈(mo)沖(chong)(chong)，這個(ge)脈(mo)沖(chong)(chong)以(yi)光(guang)速在空間傳(chuan)播，遇到被(bei)測(ce)介(jie)質表面(mian)(mian)，其部分能量被(bei)反射(she)回來，被(bei)同一天線接(jie)收。發(fa)射(she)脈(mo)沖(chong)(chong)與接(jie)收脈(mo)沖(chong)(chong)的(de)(de)(de)時(shi)間間隔(ge)與天線到被(bei)測(ce)介(jie)質表面(mian)(mian)的(de)(de)(de)距離(li)成正比。由于電磁波的(de)(de)(de)傳(chuan)播速度(du)極高，發(fa)射(she)脈(mo)沖(chong)(chong)與接(jie)收脈(mo)沖(chong)(chong)的(de)(de)(de)時(shi)間間隔(ge)很(hen)小（納秒量級）很(hen)難確認(ren)，90X系列26G雷(lei)達水位計(ji)(ji)采(cai)用一種特殊的(de)(de)(de)解(jie)調技術，可以(yi)準確識別發(fa)射(she)脈(mo)沖(chong)(chong)與接(jie)收脈(mo)沖(chong)(chong)的(de)(de)(de)時(shi)間間隔(ge)，從而進(jin)一步計(ji)(ji)算出天線到被(bei)測(ce)介(jie)質表面(mian)(mian)的(de)(de)(de)距離(li)。
A：量程設定、B：低位(wei)調整、C：高位(wei)調整、 D：盲區(qu)范圍(wei)
測量(liang)的(de)基準面(mian)是：螺紋(wen)底面(mian)或法蘭(lan)的(de)密(mi)封面(mian)。
注：使(shi)用(yong)雷達水位計(ji)時，務必(bi)保證最(zui)高液位不能進入測量盲區（圖中D所示區域）。
行業推薦的雷達水位計采用了26GHz的發射頻率，因而具有：
● 波束角小，能量集中，具有更強抗干擾能力，大大提高了測量精度和可靠性。
● 天線尺寸小，便于安裝和加防塵罩等天線防護裝置。
● 重量較輕約1KG，便于安裝。
● 測量范圍可達70米，覆蓋大型水庫等水位測量。
● 多種輸出電路接口與采集系統配合。
● 采用脈沖工作方式，雷達(da)水位計發射功率極低(di)，對人體(ti)及環境均無傷(shang)害。
咨詢熱線：400-161-0067
應用：河道、湖泊、淺灘
測量范圍：30米
過程連接：螺紋G1?? A / 支架/法蘭
過程溫度：-40～100℃
過程壓力：常壓
精度：±3mm
頻率范圍：26GHz
防護等級：IP67 / IP65
供電電源：DC(6—24V)/四線 DC 24V / 兩線
信號輸出：RS485/Modbus 協議 4~20mA/Hart 兩線
現場顯示：可選
外殼：鋁/塑料
| 外 殼 | 外殼和外殼蓋之間的密封 | 硅橡膠 | |
| 外殼視窗 | 聚碳酸酯 | ||
| 接地端子 | 不銹鋼 | ||
| 供電電壓 | 四線制 | (6～24) V DC / RS485 Modbus / 功耗 90mW | |
| 兩線 | DC 24V / 4~20mA / 功耗 0.75W | ||
| 允許紋波 | - <100Hz |
Uss | |
| - (100～100K) Hz |
Uss | ||
| 電纜參數 | 電纜入口／插頭 | M20xl.5電纜入口 | |
| 接線端子 | 導線橫截面1.0mm2 | ||
| 輸出參數 | 輸出信號 | RS485 Modbus / 4~20mA | |
| 通訊協議 | Modbus / Hart | ||
| 分辨率 | 1. 6u A | ||
| 故障信號 | 電流輸出不變； | ||
| 20. 5mA | |||
| 22mA； | |||
| 3.9mA | |||
| 積分時間 | (0～36)s，可調 | ||
| 盲區 | 天線末端 | ||
| 測量距離 | HBRD908 | 30米 | |
| HBRD909 | 70米 | ||
| 微波頻率 | 26GHz | ||
| 測量間隔 | 大約1秒（取決于參數設置） | ||
| 調整時間 | 大約1秒（取決于參數設置） | ||
| 顯示分辨率 | 1mm | ||
| 工作存儲及運輸溫度 | (-40～70) ℃ | ||
| 過程溫度（天線部分的溫度） | (-40～100)℃ | ||
| 壓力 | 常壓 | ||
| 耐震 | 機械震動 l0m/s2 , (10～150)Hz | ||
請(qing)注(zhu)意(yi)以(yi)下事(shi)項，以(yi)確保儀表能正確安裝：請(qing)預(yu)留足(zu)夠的安裝空(kong)間(jian)。請(qing)避免強烈震動的安裝場合。
雷達及支架安裝示意圖（一）
雷達(da)及支架安裝示意圖（二）
注(zhu)：雷達天線(xian)發射(she)(she)微波(bo)(bo)脈沖時(shi)，都(dou)有(you)(you)一(yi)定發射(she)(she)角。從天線(xian)下緣到被測介質(zhi)表面之間，及發射(she)(she)微波(bo)(bo)波(bo)(bo)束所輻射(she)(she)的區域內不得有(you)(you)障礙物。因(yin)此安裝時(shi)應(ying)盡可能避開遮(zhe)擋設施(shi)，必(bi)要時(shi)須(xu)進行“虛(xu)假(jia)回波(bo)(bo)學習“。安裝儀表時(shi)還要注(zhu)意：最(zui)高液位(wei)不得進入測量盲區；儀表必(bi)須(xu)接(jie)大地(di)，增(zeng)加防雷措施(shi)；室外應(ying)采取遮(zhe)陽(yang)、防雨措施(shi)。
