專注雷達物位計OEM定制更(geng)高精確(que)度(du)的測量物位計，精度(du)可達±1MM
應 用： 腐蝕性液體、蒸汽、揮發性液體
測量范(fan)圍： 20米
過程連接(jie)： 法蘭
過(guo)程溫度(du)： -40～130℃( 標準(zhun)型(xing)(xing) ) / -40～250℃( 高(gao)溫型(xing)(xing) )
過程壓(ya)力： -0.1～2.0MPa
精 度： ±3mm
防(fang)護等級： IP67
頻率范圍： 26GHz
現場顯示：四位(wei)LCD 可編程
電(dian) 源：兩線制（DC24V）/四線制（DC24V/AC220V ）
防爆等級：Exia ⅡC T6 Ga / Exd IIC T6 Gb
外(wai) 殼(ke)：鋁(lv) 單腔 / 鋁(lv) 雙腔 / 塑料(liao)/ 不銹(xiu)鋼 單腔
信號輸出(chu)：4...20mA HART( 兩線(xian)(xian)/四線(xian)(xian) ) RS485 Mod bus
400-1610-067
HBRD90X 系(xi)列傳感器是(shi)26G高頻雷達(da)式物(wu)位測量(liang)儀(yi)表，測量(liang)距(ju)離可(ke)達(da)80米。天線(xian)被進一步(bu)優(you)化處理(li)(li)，新(xin)型快速的微處理(li)(li)器可(ke)以進行(xing)更高速率的信號分(fen)析處理(li)(li)，使得儀(yi)表可(ke)以用于(yu)各種強腐蝕性(xing)液體的測量(liang)。
雷達物位(wei)天(tian)(tian)線(xian)發射(she)較窄的微(wei)波(bo)脈沖，經天(tian)(tian)線(xian)向下(xia)傳輸。微(wei)波(bo)接(jie)(jie)觸到被測(ce)介質表面后被反射(she)回(hui)來(lai)再次被天(tian)(tian)線(xian)系統接(jie)(jie)收，將(jiang)信(xin)號傳輸給電(dian)子線(xian)路部分自動轉換成物位(wei)信(xin)號（因為微(wei)波(bo)傳播速度極快，電(dian)磁波(bo)到達目標并經反射(she)返回(hui)接(jie)(jie)收器這一來(lai)回(hui)所用的時間幾乎是(shi)瞬(shun)間的）。

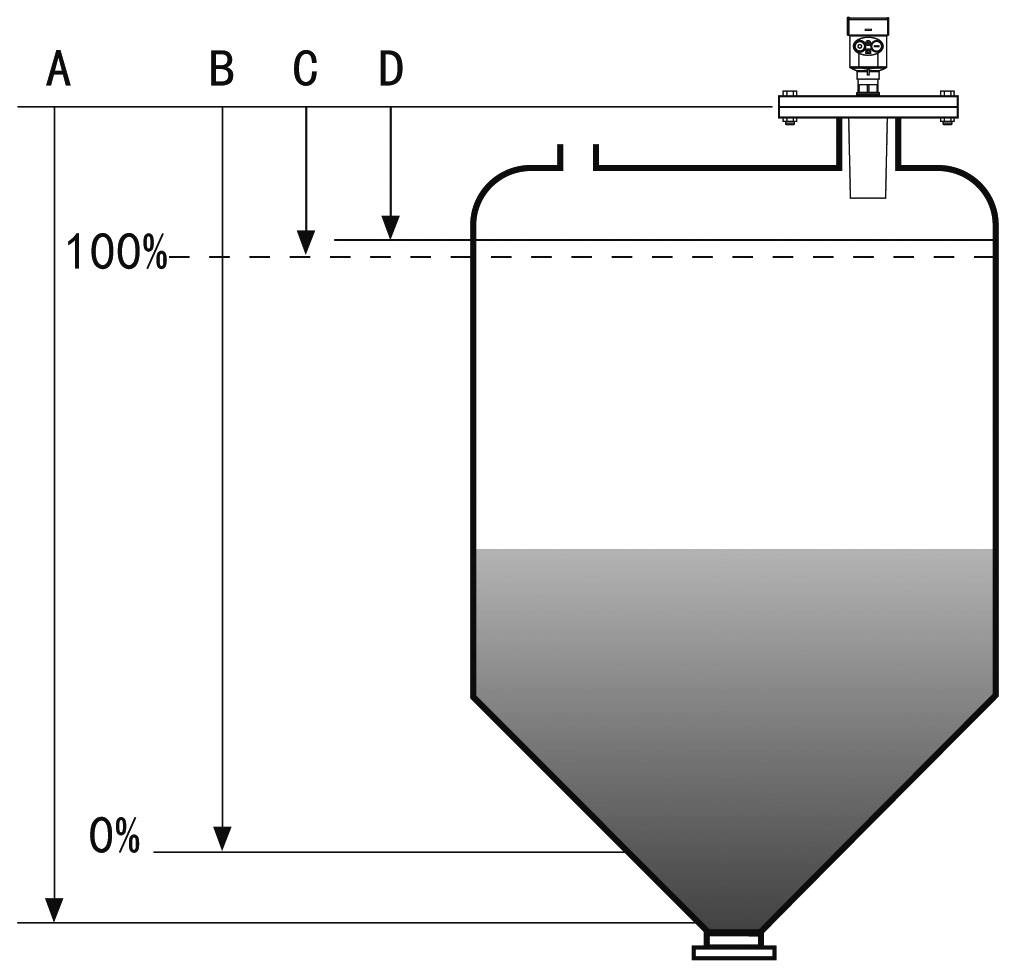

A：量程設定(ding)、B：低位調(diao)整、C：高位調(diao)整、 D：盲區范(fan)圍(wei)
測量的(de)基準面是：螺(luo)紋底面或(huo)法蘭的(de)密封面。
注：使用雷達物位計時，務必保(bao)證(zheng)最高料位不能(neng)進(jin)入測量(liang)盲區（圖中D所示區域）。

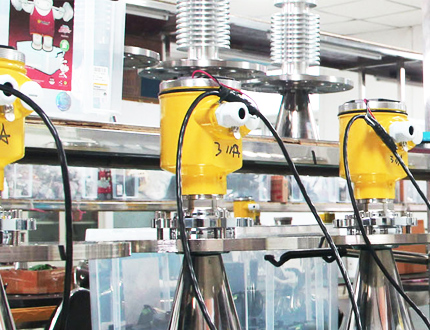

● 會加熱(re)的物位計，耐低溫(wen)、自加熱(re)、不結冰，防結晶。
● 幾乎不受腐蝕、泡沫影響；幾乎不受大氣中水蒸氣、溫度和壓力變化影響。
● 嚴重粉塵環境對高頻物位計工作影響不大。
● 波長更短，對在傾斜的固體表面有更好的反射。
● 波束角小，能量集中，增強了回波能力的同時又有利于避開干擾物。
● 測量盲區更小，對于小罐測量也會取得良好的效果。
● 高信噪比，即使在波動的情況下也能獲得更優的性能。
● 高頻率，是測量固體和(he)低介電常數介質更(geng)好的(de)選擇。
咨詢熱線：400-161-0067
應用：耐溫、耐壓、輕微腐蝕的液體
測量范圍：20米
過程連接：螺紋、法蘭
過程溫度：-40～130℃( 標準型 ) / -40～250℃( 高溫型 )
過程壓力：-0.1～2.0MPa
精度：±3mm
防護等級：IP67
頻率范圍：26GHz
電源：兩線制(DC24V)/四線制(DC24V/AC220V )
防爆等級：Exia ⅡC T6 Ga / Exd IIC T6 Gb
外殼：鋁 單腔 / 鋁 雙腔 / 塑料/ 不銹鋼 單腔
信號輸出：4...20mA/HART( 兩線/四線 ) / RS485 Mod bus
| 過程連接 | 螺紋 G1? ”A / 螺紋 1? ”NPT / 法蘭 | ||
| 天線型材 | 不銹鋼 / PTFE | ||
| 外 殼 | 外殼和外殼蓋之間的密封 | 硅橡膠 | |
| 外殼視窗 | 聚碳酸酯 | ||
| 接地端子 | 不銹鋼 | ||
| 供電電壓 | 兩線制 | 標準型 | (16～26) V DC |
| 本安型 | (21. 6～26. 4) V DC | ||
| 功耗 | max 22. 5mA / 1W | ||
| 允許紋波 | |||
| 隔爆型 | - <100Hz | Uss < lV | |
| - (100～100K) Hz | Uss < l0mV | ||
| (22. 8～26. 4) V DC | 兩線制 | ||
| (198～242) V AC | 四線制 / 110V AC 四線制 | ||
| 電纜參數 | 電纜入口／插頭 | 1個M20xl.5電纜入口 | |
| 1個盲堵M20xl.5 | |||
| 接線端子 | 導線橫截面2.5mm2 | ||
| 輸出參數 | 輸出信號 | (4～2 0) mA | |
| 通訊協議 | HART | ||
| 分辨率 | 1. 6μA | ||
| 故障信號 | 電流輸出不變 | ||
| 20. 5mA | |||
| 22mA； | |||
| 3.9mA | |||
| 積分時間 | (0～36)s，可調 | ||
| 盲區 | 天線末端 | ||
| 最大測量距離 | HBRD901 | 10米 （液體型） | |
| HBRD902 | 30米 （液體型） | ||
| HBRD902T | 20米 （液體型） | ||
| HBRD903 | 70米 （固體型 | ||
| HBRD904 | 80米 （固體型） | ||
| HBRD905 | 30米 （固體型） | ||
| HBRD906 | 20米 （液體型） | ||
| 微波頻率 | 26GHz | ||
| 通訊接口 | HART通訊協議 | ||
| 測量間隔 | 大約1秒（取決于參數設置） | ||
| 調整時間 | 大約1秒（取決于參數設置） | ||
| 顯示分辨率 | 1mm | ||
| 工作存儲及運輸溫度 | (-40～100) ℃ | ||
| 過程溫度（天線部分的溫度） | HBRD901 | (-40～130)℃ | |
| HBRD902 | (-40～250)℃ | ||
| HBRD902T | (-40～250)℃ | ||
| HBRD903 | (-40～250)℃ | ||
| HBRD904 | (-40～250)℃ | ||
| HBRD905 | (-40～250)℃ | ||
| HBRD906 | (-40～200)℃ | ||
| 相對濕度 | ? 95% | ||
| 壓力 | Max. 4MPa | ||
| 耐震 | 機械震動l0m/s2 , (10～150)Hz | ||
902T 需要采用法蘭連接的安裝方法， 用于
測量腐蝕性液體、蒸汽、揮發性液體，并
防止測量過程中的結露。

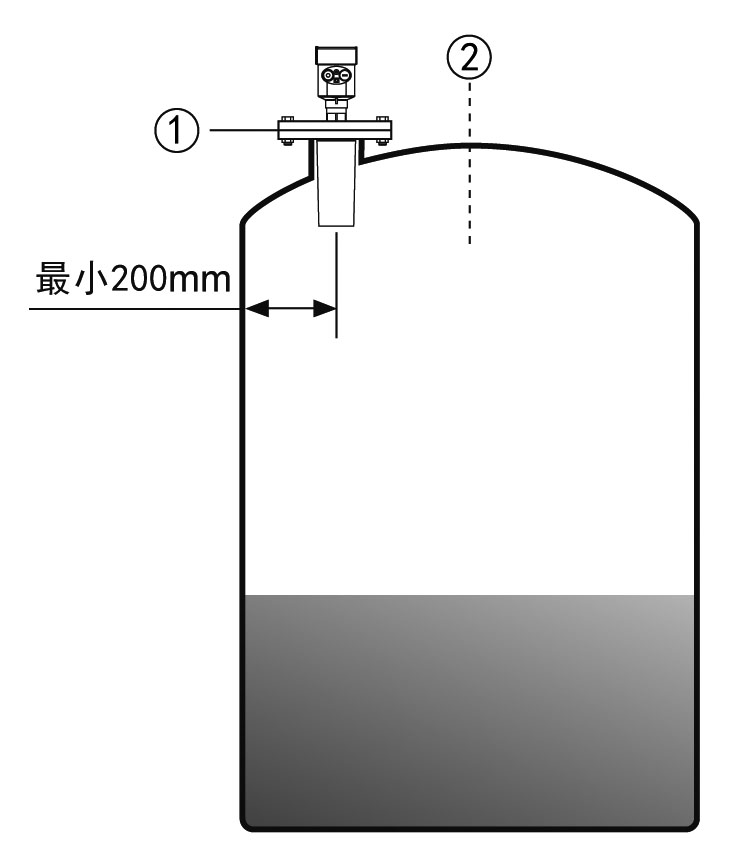

儀表安裝在直徑的1/4處或1/6處。
防腐(fu)探頭需探入(ru)到測量罐(guan)中。
錐形罐(guan)頂(ding)部平面，可(ke)裝在罐(guan)頂(ding)正中間，可(ke)保證測量到錐形底部。
