專注雷達物位計OEM定制更高精確度的測量物位計(ji)，精度可達±1MM
測量介質(zhi)：液體
測量范(fan)圍： 0.2m~30m /0.3 ~150m
過程連接： 法蘭≥DN80/G3 A螺紋
過程溫度： -40～120℃/-40-110℃(螺紋連(lian)接)
過(guo)程(cheng)壓力： -0.1～1.0 MPa
天線(xian)尺寸： 76mm透鏡天線(xian)
天線材質： PTFE
精 度： ±2mm
防護(hu)等級： IP67
中心(xin)頻(pin)率： 80GHz
發 射 角(jiao)： 3°
電(dian) 源：兩(liang)線(xian)制/DC24V 四線(xian)制/AC220V 六線(xian)制/DC12-24V
外 殼(ke)：鋁/塑(su)料/不銹鋼
信(xin)號輸出：兩線(xian)制(zhi)/4...20mA/HART協議(yi) 四線(xian)制(zhi)/4...20mA/HART協議(yi) 六線(xian)制(zhi)/4...20mA/RS485/Modbus協議(yi)
400-1610-067

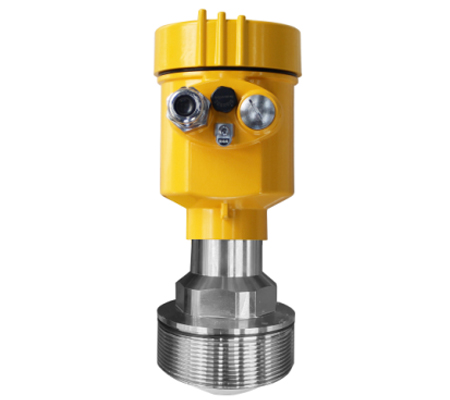

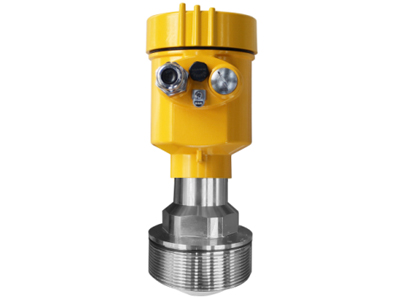

HBRD-FMW 系列傳感器是80G調頻雷(lei)達(da)式物位測(ce)(ce)量儀(yi)表，測(ce)(ce)量距離可(ke)達(da)150米。天線(xian)被進(jin)一步優(you)化處(chu)理，新型快速的(de)微處(chu)理器可(ke)以進(jin)行更高速率的(de)信號(hao)分析處(chu)理，使得儀(yi)表可(ke)以用于高溫高壓等(deng)環境固體的(de)測(ce)(ce)量。
調(diao)頻連續波(bo)雷(lei)達物位計的(de)通(tong)用原理為雷(lei)達在罐頂發射(she)電(dian)磁波(bo)，電(dian)磁波(bo)碰到介(jie)質反射(she)后被雷(lei)達接(jie)收(shou)，接(jie)收(shou)信號與發射(she)信號之間的(de)頻率差 δ f 與介質表面的距離(li) R 成(cheng)一(yi)定比例關系： R= C （速(su)度） *δ f （頻(pin)率差） /2/ K （ 調頻斜率）。因為光(guang)速(su) C和調頻斜(xie)率 K 已知，因(yin)此(ci)估(gu)算出(chu)頻率(lv)差 δ f ， 便可(ke)得到雷達安(an)裝位置料面的距離(li) R ，再通過(guo)已(yi)知(zhi)的(de)罐體(ti)總(zong)高，減去(qu)雷達到料(liao)面的(de)空間距(ju)離（簡稱空高），得(de)出(chu)料(liao)位的(de)高度。
本儀表完全滿足防護等級IP66/67的要求，請確保電纜密封頭的防水性。如圖
如何確保安裝滿足IP67的要求：
請確保密封頭未受損。
請確保電纜未受損。
請確保所使用的電纜符合電氣連接規范的要求。
在進入電氣接口前，將電纜向下彎曲，以確保水不會流入殼體，見①
請擰緊電纜密封頭，見②
請將未使(shi)用的電氣接口(kou)用盲堵(du)堵(du)緊(jin)，見③
咨詢熱線：400-161-0067
測量介質：液體
測量范圍： 0.2m~30m /0.3 ~150m
過程連接： 法(fa)蘭≥DN80/G3 A螺(luo)紋
過程溫度： -40～120℃/-40-110℃(螺紋(wen)連接)
過程壓力： -0.1～1.0 MPa
精 度： ±2mm
防護等級：IP67
中心頻率：80GHz
電源：兩線制(DC24V)/ 四線制(zhi)(AC220V)/六線制(DC12V~24V)
外殼：鋁/塑料/不銹鋼
信號輸出：二線(xian)制4...20mA/HART協議/四線(xian)制4...20mA /RS485 Modbus
| 過程鏈接 |
法(fa)蘭 /材質PP、PTFE、不(bu)銹鋼、不(bu)銹鋼 +PTFE翻(fan)邊 |
|||
| 材質 |
鑄鋁/ 不銹鋼(gang)/ 塑(su)料ABS |
|||
| 外殼 | 外殼和外殼之間的密封 | 硅橡膠 | ||
| 外殼視窗 | 聚碳酸酯 | |||
| 接地端子 | 不銹鋼 | |||
| 供電電壓 | 四線制 | 標準型 |
(198～242)V AC |
|
| 功耗 | max80mA DC24V/2W | |||
| 允許波紋 | ＜100Hz | Uss＜1V | ||
| （100~100K）Hz | Uss＜10mV | |||
| 雙腔外殼 |
(15-28) V DC |
四線制 | ||
| 100V AC | 四線制 | |||
| 電纜參數 | 電纜入口/插頭 | 1個M20x1.5電纜入口 | ||
| 1個盲堵M20×15 | ||||
| 接地端子 | 導線橫截面2.5mm2 | |||
| 輸出參數 | 輸出信號 | （4~20）mA/RS485Modbus | ||
| 分辨率 | 1mm | |||
| 故障信號 | 電流輸出不變；20.5mA;22mA;3.9mA | |||
| 積分時間 | (0~20)s，可調 | |||
| 盲區 | 0.1m/0.2m/0.3m | |||
| 最大測量間隔 | 150米 | |||
| 測量間距 | 大約1秒（取決于參數設置） | |||
| 調整時間 |
大約1秒（取(qu)決(jue)于參數設置） |
|||
|
調整時間(jian)工(gong)作存儲及運輸溫度 |
（-40~80）℃ |
|||
|
過程溫度(du) |
HBRD-FMW11S |
-40～100℃ |
||
| HBRD-FMW11 |
-40～80℃ |
|||
| HBRD-FMW12 |
-40～100℃ |
|||
| HBRD-FMW13 |
-40～120℃/-40-110℃(螺(luo)紋連接) |
|||
| HBRD-FMW14 | -40~200℃ | |||
|
相對濕(shi)度(du) |
＜95% | |||
|
壓力 |
Max2.5MPa | |||
|
耐(nai)震 |
機械震動10m/s2,(10~150)Hz | |||
儀(yi)表在安(an)裝時避(bi)免(mian)安(an)裝在入(ru)料口的上方，盡量避(bi)開(kai)各種影響信號的物體，如(ru)攪(jiao)拌槳等
● 在極端復雜的(de)工況(kuang)下，以雷達安裝(zhuang)點為中心，半(ban)徑20cm的(de)區域內沒有任何(he)障(zhang)礙物(wu)，儀表(biao)即可正常工作。
有(you)不能安裝在入料(liao)口上(shang)方(fang)，儀表下方(fang)不能有(you)障礙物
在極端復雜的(de)工況下，以雷達(da)安裝點(dian)為中心，半徑20cm的(de)區域內沒有任何障礙物，儀表(biao)即可(ke)正常工作。
