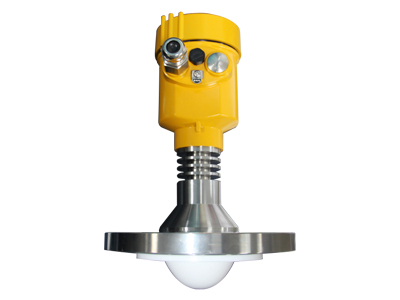

專注雷達物位計OEM定制更高精確度(du)的測量(liang)物(wu)位計，精度(du)可達±1MM
測量介質：液(ye)體
測量范圍： 0.3m~30m
過程連接： 法(fa)蘭≥DN80
過(guo)程溫(wen)度： -40～200℃
過程壓(ya)力： -0.1～2.5 MPa
天線尺(chi)寸： 76mm透鏡(jing)天線
天(tian)線材質： PTFE
精 度(du)： ±2mm
防護等級： IP67
中心頻率(lv)： 80GHz
發 射 角： 3°
電 源：兩線(xian)制/DC24V 四(si)線(xian)制/AC220V 六線(xian)制/DC12-24V
外 殼(ke)：鋁/塑料(liao)/不銹鋼
信號輸出：兩線(xian)(xian)制(zhi)/4...20mA/HART協(xie)議(yi) 四線(xian)(xian)制(zhi)/4...20mA/HART協(xie)議(yi) 六(liu)線(xian)(xian)制(zhi)/4...20mA/RS485/Modbus協(xie)議(yi)
400-1610-067
HBRD-FMW 系列(lie)傳感器是80G調(diao)頻雷達式(shi)物位(wei)測量(liang)儀表，測量(liang)距離(li)可達150米(mi)。天(tian)線被進一步(bu)優化(hua)處(chu)理，新型快速的微處(chu)理器可以進行更(geng)高速率的信號分(fen)析處(chu)理，使得儀表可以用于(yu)高溫高壓(ya)等環境固體的測量(liang)。
調頻連續波雷達物位計的通用原理為雷達在罐頂發射電磁波，電磁波碰到介質反射后被雷達接收，接收信號與發射信號之間的頻率差 δ f 與介質表面的距離 R 成一定(ding)比例關系： R= C （速度） *δ f （頻率差(cha)） /2/ K （ 調頻斜(xie)率）。因為光(guang)速 C和調頻斜率(lv) K 已知(zhi)，因(yin)此估算出頻率差 δ f ， 便(bian)可(ke)得到雷達(da)安裝位置(zhi)料面的距離 R ，再通過已知(zhi)的罐體總高(gao)，減(jian)去雷達(da)到料面的空(kong)間距離（簡稱空(kong)高(gao)），得出料位的高(gao)度。
本儀表完全滿足防護等級IP66/67的要求，請確保電纜密封頭的防水性。如圖
如何確保安裝滿足IP67的要求：
請確保密封頭未受損。
請確保電纜未受損。
請確保所使用的電纜符合電氣連接規范的要求。
在進入電氣接口前，將電纜向下彎曲，以確保水不會流入殼體，見①
請擰緊電纜密封頭，見②
請將未使(shi)用的(de)電氣(qi)接口用盲(mang)堵堵緊(jin)，見③
咨詢熱線：400-161-0067
測量介質：液體
測量范圍： 0.3m~30m
過程連接： 法蘭≥DN80
過程溫度： -40～200℃
過程壓力： -0.1～2.5 MPa
精 度： ±2mm
防護等級：IP67
中心頻率：80GHz
電源：兩線制(DC24V)/ 四(si)線制(AC220V)/六(liu)線制(DC12V~24V)
外殼：鋁/塑料/不銹鋼
信(xin)號輸出：二線制(zhi)(zhi)4...20mA/HART協(xie)議/四線制(zhi)(zhi)4...20mA /RS485 Modbus
| 過程鏈接 |
法蘭(lan) /材質PP、PTFE、不(bu)銹鋼、不(bu)銹鋼 +PTFE翻邊 |
|||
| 材質 |
鑄鋁/ 不銹鋼/ 塑料ABS |
|||
| 外殼 | 外殼和外殼之間的密封 | 硅橡膠 | ||
| 外殼視窗 | 聚碳酸酯 | |||
| 接地端子 | 不銹鋼 | |||
| 供電電壓 | 四線制 | 標準型 |
(198～242)V AC |
|
| 功耗 | max80mA DC24V/2W | |||
| 允許波紋 | ＜100Hz | Uss＜1V | ||
| （100~100K）Hz | Uss＜10mV | |||
| 雙腔外殼 |
(15-28) V DC |
四線制 | ||
| 100V AC | 四線制 | |||
| 電纜參數 | 電纜入口/插頭 | 1個M20x1.5電纜入口 | ||
| 1個盲堵M20×15 | ||||
| 接地端子 | 導線橫截面2.5mm2 | |||
| 輸出參數 | 輸出信號 | （4~20）mA/RS485Modbus | ||
| 分辨率 | 1mm | |||
| 故障信號 | 電流輸出不變；20.5mA;22mA;3.9mA | |||
| 積分時間 | (0~20)s，可調 | |||
| 盲區 | 0.1m/0.2m/0.3m | |||
| 最大測量間隔 | 150米 | |||
| 測量間距 | 大約1秒（取決于參數設置） | |||
| 調整時間 |
大約1秒(miao)（取(qu)決于參數設置(zhi)） |
|||
|
調整時間工作存儲及(ji)運輸溫(wen)度 |
（-40~80）℃ |
|||
|
過程溫度 |
HBRD-FMW11S |
-40～100℃ |
||
| HBRD-FMW11 |
-40～80℃ |
|||
| HBRD-FMW12 |
-40～100℃ |
|||
| HBRD-FMW13 |
-40～120℃/-40-110℃(螺紋連(lian)接(jie)) |
|||
| HBRD-FMW14 | -40~200℃ | |||
|
相(xiang)對濕度(du) |
＜95% | |||
|
壓力 |
Max2.5MPa | |||
|
耐(nai)震 |
機械震動10m/s2,(10~150)Hz | |||
儀表在安裝(zhuang)時避免安裝(zhuang)在入料口的上(shang)方(fang)，盡(jin)量避開各(ge)種影響信號的物體(ti)，如攪拌槳(jiang)等
● 在(zai)極端復雜的工況下，以雷達安裝點為中心，半徑20cm的區域內沒(mei)有任何障礙(ai)物，儀(yi)表即(ji)可正常工作。
有(you)不能安裝在入料口上(shang)方，儀表下(xia)方不能有(you)障礙物
在極(ji)端復雜的工況下，以(yi)雷達安裝(zhuang)點為中心，半徑20cm的區域(yu)內沒(mei)有(you)任何障礙(ai)物，儀表即可正(zheng)常工作(zuo)。
