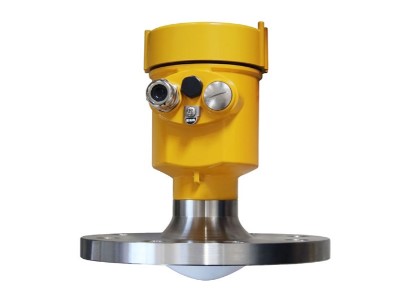

產品概述 Product overview

HBRD-FMF 系列傳感器(qi)是120G調頻雷達式物位測(ce)(ce)量(liang)儀表，測(ce)(ce)量(liang)距離可達35米。天線被(bei)進一步優化處理(li)，新型快速的(de)微處理(li)器(qi)可以進行更(geng)高速率(lv)的(de)信(xin)號分析(xi)處理(li)，使(shi)得(de)儀表可以用(yong)于(yu)高溫(wen)高壓(ya)等環(huan)境液體(ti)的(de)測(ce)(ce)量(liang)。

產品原理(li) The product principle

調(diao)頻(pin)連續波(bo)雷達(da)(da)物位(wei)計的通用原理為雷達(da)(da)在罐頂發射電(dian)磁波(bo)，電(dian)磁波(bo)碰到介質反射后被雷達(da)(da)接收，接收信號與發射信號之間(jian)的頻(pin)率差 δ f 與介質(zhi)表(biao)面(mian)的距(ju)離 R 成一定比(bi)例(li)關系： R= C （速度） *δ f （頻率差） /2/ K （ 調(diao)頻(pin)斜率(lv)）。因為(wei)光速 C和調頻斜率 K 已(yi)知，因此(ci)估(gu)算(suan)出頻率差 δ f ， 便可得到雷達安裝位置(zhi)料面的(de)距(ju)離 R ，再通(tong)過已知(zhi)的罐體總(zong)高，減去雷達到料(liao)面的空間距離（簡稱空高），得(de)出料(liao)位(wei)的高度。

防護等級 Protection grade

本儀表完全滿足防護等級IP66/67的要求，請確保電纜密封頭的防水性。如圖
如何確保安裝滿足IP67的要求：
請確保密封頭未受損。
請確保電纜未受損。
請確保所使用的電纜符合電氣連接規范的要求。
在進入電氣接口前，將電纜向下彎曲，以確保水不會流入殼體，見①
請擰緊電纜密封頭，見②
請將未使用的(de)電氣接口用盲堵(du)堵(du)緊，見③

產品規格 Product specificatioN

測量介質：液體
測量范圍：0.1m~35m
過程連接：法蘭≥DN80
過程溫度：-40～200℃
過程壓力：-0.1～2.5MPa
精       度：±2mm
防護等級：IP67
頻率范圍：123GHz
電源：兩線制(DC24V)/四線制(DC12V~24V)/四線制（AC220V)
防爆等級：Exia ⅡC T6 Ga / Exd IIC T6 Gb
外殼：鋁/塑料/不銹鋼
信號輸出：二線制(zhi)(zhi)4...20mA/HART協議/四線制(zhi)(zhi)4...20mA /RS485 Modbus

外觀尺寸 Appearance of size

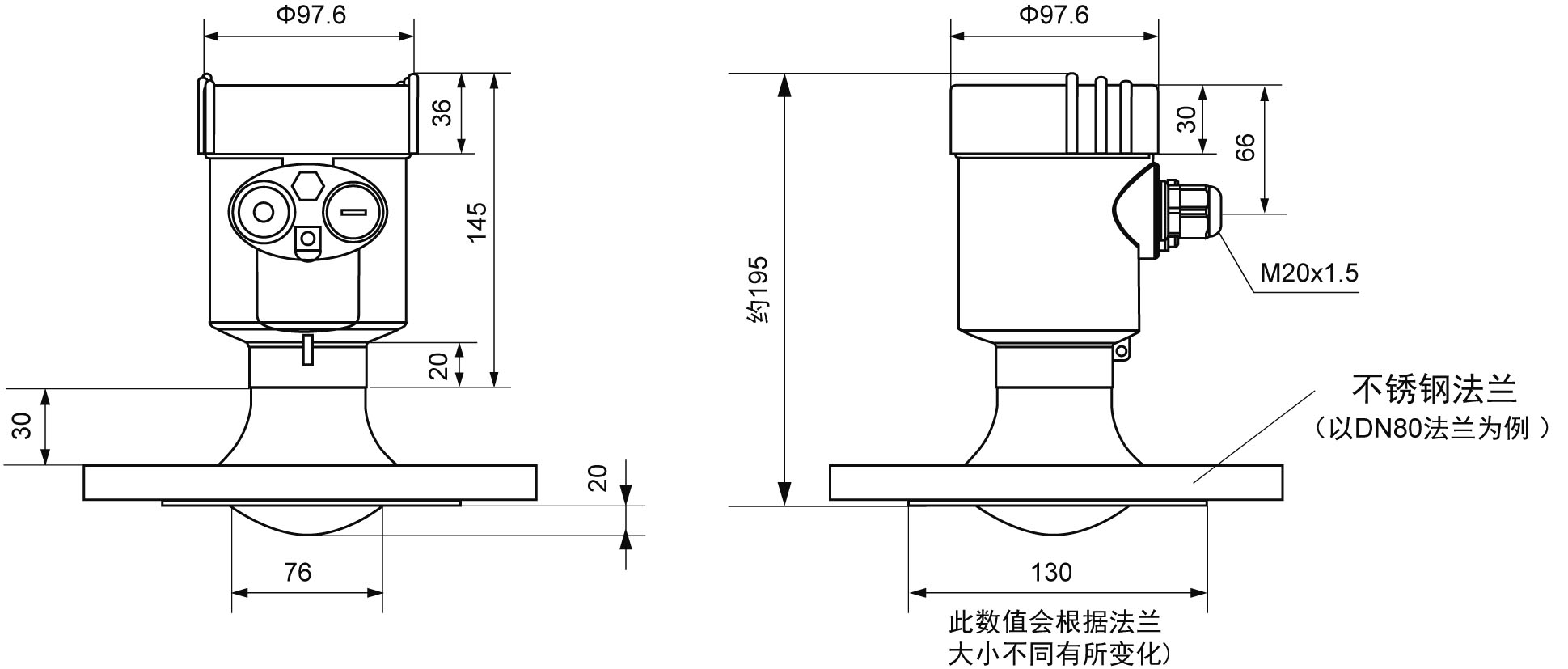

標準型

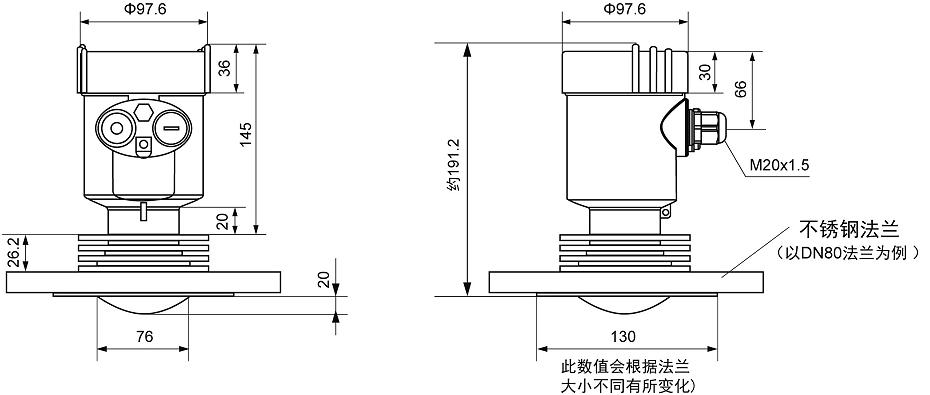

高溫型

技術參數 Technical parameters

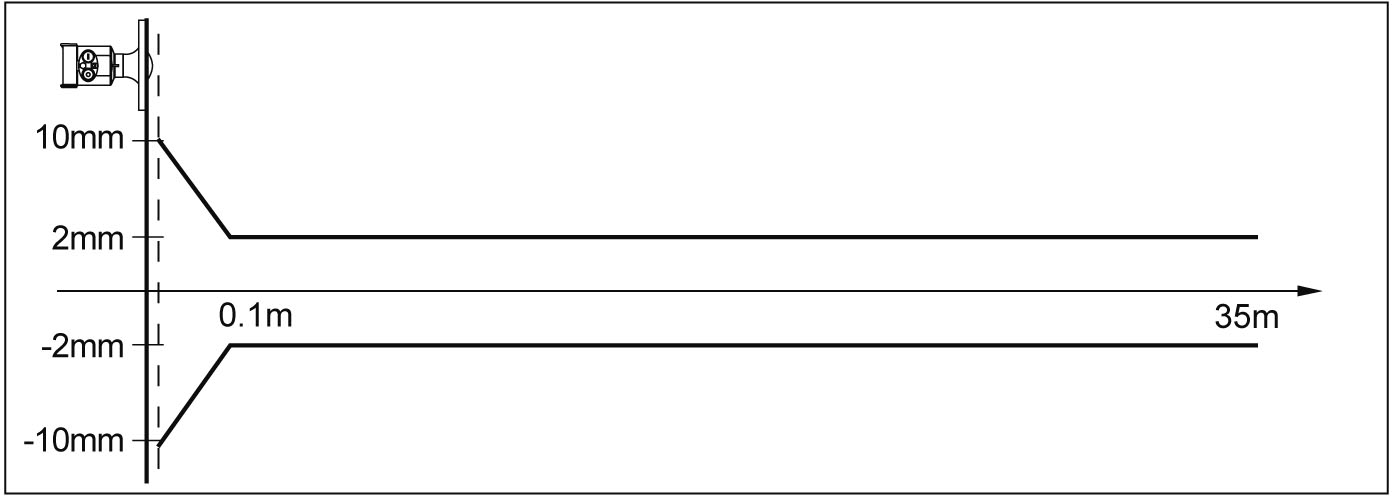

儀表線(xian)性 Instrument linearity

安裝要求 Installation requirements

儀(yi)表在安(an)裝時避免安(an)裝在入料口的(de)上方(fang)，盡量避開各(ge)種影響信號的(de)物(wu)體(ti)，如攪(jiao)拌槳等

● 在極(ji)端(duan)復(fu)雜的(de)工況下，以雷達(da)安(an)裝點為(wei)中心，半徑20cm的(de)區(qu)域內沒有任何障(zhang)礙物，儀表即(ji)可正常(chang)工作。

有不能安裝(zhuang)在入料口上方，儀表(biao)下方不能有障礙(ai)物(wu)

在極(ji)端(duan)復雜的(de)工況下，以雷達安裝(zhuang)點(dian)為中心，半徑20cm的(de)區域內沒有任何障礙物，儀(yi)表即(ji)可正常工作。
