專注雷達物位計OEM定制更(geng)高(gao)精(jing)確度的測量物(wu)位(wei)計(ji)，精(jing)度可達±1MM
測(ce)量介(jie)質(zhi)：固(gu)體
測量范圍： 0.1m~30m /0.3 ~150m
過(guo)程連(lian)接： 法蘭(lan)≥DN80
過(guo)程溫度(du)： -40～80℃
過程(cheng)壓力： -0.1～0.3 MPa
天線尺寸： 76mm透鏡天線
天線材質： PTFE
精 度： ±5mm
防護等(deng)級： IP67
中心頻率(lv)： 80GHz
發 射(she) 角： 3°
電(dian) 源：兩線制(zhi)/DC24V 四線制(zhi)/AC220V 六(liu)線制(zhi)/DC12-24V
外 殼(ke)：鋁/塑料/不銹鋼
信(xin)號輸出：兩線(xian)(xian)制(zhi)/4...20mA/HART協(xie)議 四線(xian)(xian)制(zhi)/4...20mA/HART協(xie)議 六線(xian)(xian)制(zhi)/4...20mA/RS485/Modbus協(xie)議
400-1610-067

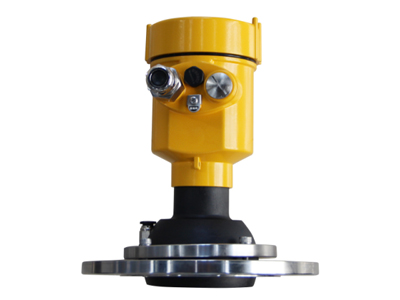

HBRD-FMW 系(xi)列傳感器(qi)(qi)是80G調(diao)頻雷達式(shi)物位測量(liang)儀(yi)表，測量(liang)距離可達150米。天線被進一(yi)步優化處理，新(xin)型快速的(de)(de)微處理器(qi)(qi)可以進行更(geng)高(gao)速率的(de)(de)信號分析處理，使得儀(yi)表可以用于高(gao)溫(wen)高(gao)壓(ya)等環境固體的(de)(de)測量(liang)。
調頻連續波雷達物位計的通用原理為雷達在罐頂發射電磁波，電磁波碰到介質反射后被雷達接收，接收信號與發射信號之間的頻率差 δ f 與介(jie)質表面的距離 R 成一定(ding)比例關(guan)系(xi)： R= C （速度(du)） *δ f （頻率差） /2/ K （ 調頻(pin)斜率）。因為光速 C和調頻斜率 K 已知，因此估(gu)算(suan)出頻率差 δ f ， 便可得到雷達安裝位(wei)置料(liao)面的距離 R ，再通過已(yi)知的罐體總高(gao)，減去雷達(da)到料(liao)面(mian)的空間距(ju)離（簡稱空高(gao)），得出料(liao)位(wei)的高(gao)度。
本儀表完全滿足防護等級IP66/67的要求，請確保電纜密封頭的防水性。如圖
如何確保安裝滿足IP67的要求：
請確保密封頭未受損。
請確保電纜未受損。
請確保所使用的電纜符合電氣連接規范的要求。
在進入電氣接口前，將電纜向下彎曲，以確保水不會流入殼體，見①
請擰緊電纜密封頭，見②
請將未使用的電(dian)氣接口(kou)用盲(mang)堵堵緊，見(jian)③
咨(zi)詢熱線(xian)：400-161-0067
測量介質：固體
測量范圍： 0.1m~30m /0.3 ~150m
過程連接： 法蘭(lan)≥DN80
過程溫度： -40～80℃
過程壓力： -0.1～0.3 MPa
精 度： ±5mm
防護等級：IP67
中心頻率：80GHz
電源：兩線制(DC24V)/ 四線制(zhi)(AC220V)/六線制(DC12V~24V)
外殼：鋁/塑料/不銹鋼
信號輸(shu)出(chu)：二線制4...20mA/HART協議(yi)/四線制4...20mA /RS485 Modbus
| 過程鏈接 |
法蘭 /材質(zhi)PP、PTFE、不(bu)銹鋼、不(bu)銹鋼 +PTFE翻邊(bian) |
|||
| 材質 |
鑄鋁/ 不銹(xiu)鋼(gang)/ 塑料ABS |
|||
| 外殼 | 外殼和外殼之間的密封 | 硅橡膠 | ||
| 外殼視窗 | 聚碳酸酯 | |||
| 接地端子 | 不銹鋼 | |||
| 供電電壓 | 四線制 | 標準型 |
(198～242)V AC |
|
| 功耗 | max80mA DC24V/2W | |||
| 允許波紋 | ＜100Hz | Uss＜1V | ||
| （100~100K）Hz | Uss＜10mV | |||
| 雙腔外殼 |
(15-28) V DC |
四線制 | ||
| 100V AC | 四線制 | |||
| 電纜參數 | 電纜入口/插頭 | 1個M20x1.5電纜入口 | ||
| 1個盲堵M20×15 | ||||
| 接地端子 | 導線橫截面2.5mm2 | |||
| 輸出參數 | 輸出信號 | （4~20）mA/RS485Modbus | ||
| 分辨率 | 1mm | |||
| 故障信號 | 電流輸出不變；20.5mA;22mA;3.9mA | |||
| 積分時間 | (0~20)s，可調 | |||
| 盲區 | 0.1m/0.2m/0.3m | |||
| 最大測量間隔 | 150米 | |||
| 測量間距 | 大約1秒（取決于參數設置） | |||
| 調整時間 |
大約1秒（取決于(yu)參數設置） |
|||
|
調整時間工作存儲及運(yun)輸溫度 |
（-40~80）℃ |
|||
|
過程溫度 |
HBRD-FMW11S |
-40～100℃ |
||
| HBRD-FMW11 |
-40～80℃ |
|||
| HBRD-FMW12 |
-40～100℃ |
|||
| HBRD-FMW13 |
-40～120℃/-40-110℃(螺紋連接(jie)) |
|||
| HBRD-FMW14 | -40~200℃ | |||
|
相對濕度 |
＜95% | |||
|
壓力 |
Max2.5MPa | |||
|
耐震 |
機械震動10m/s2,(10~150)Hz | |||
儀(yi)表(biao)在安(an)裝時避免(mian)安(an)裝在入(ru)料口(kou)的(de)上方，盡量避開(kai)各(ge)種(zhong)影響信號的(de)物體，如攪拌槳等
● 在極端復雜的工(gong)況下，以(yi)雷達安(an)裝點為中心(xin)，半徑20cm的區(qu)域內沒有任何障礙物，儀表即可正(zheng)常工(gong)作。
有不能安裝在入料口上方，儀表下(xia)方不能有障礙物
在極(ji)端復雜的工況下，以雷達安裝點為中心，半(ban)徑20cm的區(qu)域(yu)內沒(mei)有任何(he)障礙物，儀表即可正常(chang)工作。
