專注雷達物位計OEM定制更高精確(que)度的測(ce)量物位計，精度可(ke)達±1MM
測量(liang)介(jie)質：固(gu)體
測量范(fan)圍： 0.3m~150m
過程(cheng)連(lian)接：法蘭(lan)≥DN80
過(guo)程(cheng)溫度： -40～110℃
過(guo)程壓力： -0.1～0.3MPa
天線尺寸： 78mm透(tou)鏡天線 + 吹(chui)掃(sao)(sao)（或(huo)不帶吹(chui)掃(sao)(sao)）
天線材(cai)質：PTFE
精(jing) 度： ±5mm
防護等(deng)級(ji)： IP67
中心頻率： 123GHz
發 射(she) 角： 3°
電 源：二線制(zhi)(zhi)/DC24V四(si)線制(zhi)(zhi)/DC12~24V四(si)線制(zhi)(zhi)/AC220V
外 殼：鋁/塑料/不銹鋼(gang)
信(xin)號輸出(chu)：二線制/4...20mA/HART協議四線制4...20mA/ RS485 Modbus
400-1610-067
HBRD-FMF 系列(lie)傳感器是120G調頻雷達式(shi)物位(wei)測量(liang)儀表(biao)，測量(liang)距離可(ke)達150米(mi)。天線被(bei)進(jin)一(yi)步優化處(chu)(chu)理(li)，新型快速(su)的微(wei)處(chu)(chu)理(li)器可(ke)以進(jin)行更高速(su)率的信號分析處(chu)(chu)理(li)，使(shi)得儀表(biao)可(ke)以用于高溫高壓等環境(jing)固(gu)體的測量(liang)。
調頻(pin)連續波(bo)(bo)雷(lei)達(da)(da)物位計的(de)通用原理為雷(lei)達(da)(da)在罐頂發射(she)電(dian)磁波(bo)(bo)，電(dian)磁波(bo)(bo)碰到介質反射(she)后被雷(lei)達(da)(da)接(jie)(jie)收(shou)(shou)，接(jie)(jie)收(shou)(shou)信(xin)號與發射(she)信(xin)號之間的(de)頻(pin)率差 δ f 與介質表面的距離 R 成一定比例關系： R= C （速(su)度） *δ f （頻率差） /2/ K （ 調頻斜率）。因(yin)為光(guang)速 C和調(diao)頻(pin)斜率 K 已(yi)知(zhi)，因此估算出(chu)頻率差 δ f ， 便可得到雷(lei)達安裝位置料面的(de)距離 R ，再通(tong)過(guo)已知的(de)罐體(ti)總高(gao)(gao)，減去雷達到料(liao)面的(de)空(kong)間距離（簡稱空(kong)高(gao)(gao)），得出料(liao)位的(de)高(gao)(gao)度(du)。
本儀表完全滿足防護等級IP66/67的要求，請確保電纜密封頭的防水性。如圖
如何確保安裝滿足IP67的要求：
請確保密封頭未受損。
請確保電纜未受損。
請確保所使用的電纜符合電氣連接規范的要求。
在進入電氣接口前，將電纜向下彎曲，以確保水不會流入殼體，見①
請擰緊電纜密封頭，見②
請(qing)將未使(shi)用的電氣(qi)接(jie)口用盲(mang)堵(du)堵(du)緊(jin)，見③
咨詢熱線：400-161-0067
測量介質：固體
測量范圍：0.3m~150m
過程連接：法蘭≥DN80
過程溫度：-40～110℃
過程壓力：-0.1～0.3MPa
精 度： ±5mm
防護等級：IP67
頻率范圍：123GHz
電源：兩線制(DC24V)/四線制(DC12V~24V)/四線制（AC220V)
防爆等級：Exia ⅡC T6 Ga / Exd IIC T6 Gb
外殼：鋁/塑料/不銹鋼
信號輸出：二線(xian)制4...20mA/HART協議/四線(xian)制4...20mA /RS485 Modbus
帶吹掃(sao)型
不帶吹掃型
| 過程鏈接 | 法蘭 | |||
| 材質 | 304不銹鋼、PP | |||
| 外殼 | 外殼和外殼之間的密封 | 硅橡膠 | ||
| 外殼視窗 | 聚碳酸酯 | |||
| 接地端子 | 不銹鋼 | |||
| 供電電壓 | 四線制 | 標準型 | （12~24）V DC | |
| 功耗 | max80mA DC24V/2W | |||
| 允許波紋 | ＜100Hz | Uss＜1V | ||
| （100~100K）Hz | Uss＜10mV | |||
| 雙腔外殼 | (198~242)V AC | 四線制 | ||
| 100V AC | 四線制 | |||
| 電纜參數 | 電纜入口/插頭 | 1個M20x1.5電纜入口 | ||
| 1個盲堵M20×15 | ||||
| 接地端子 | 導線橫截面2.5mm2 | |||
| 輸出參數 | 輸出信號 | （4~20）mA/RS485Modbus | ||
| 分辨率 | 1mm | |||
| 故障信號 | 電流輸出不變；20.5mA;22mA;3.9mA | |||
| 積分時間 | (0~20)s，可調 | |||
| 盲區 | 0.1m/0.2m/0.3m | |||
| 最大測量間隔 | 150米 | |||
| 測量間距 | 大約1秒（取決于參數設置） | |||
| 調整時間 |
大(da)約(yue)1秒（取決(jue)于參數(shu)設置） |
|||
|
調整時(shi)間工作存儲(chu)及運輸溫度 |
（-40~80）℃ |
|||
|
過程溫(wen)度 |
HBRD-FMF11 | -40~80℃ | ||
| HBRD-FMF12 | -40~110℃ | |||
| HBRD-FMF13 | -40~110℃ | |||
| HBRD-FMF15 | -40~200℃ | |||
| HBRD-FMF21 | -40~110℃ | |||
|
相對濕(shi)度 |
＜95% | |||
|
壓(ya)力(li) |
Max2.5MPa | |||
|
耐震 |
機械震動10m/s2,(10~150)Hz | |||

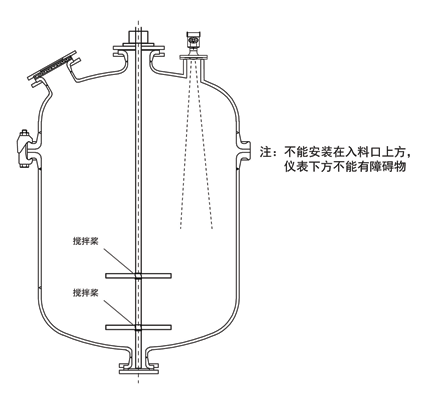

儀表在安裝(zhuang)時避免安裝(zhuang)在入料口的(de)上方(fang)，盡量(liang)避開各種影響信號的(de)物體，如(ru)攪拌槳等
● 在極端復(fu)雜的(de)工況下(xia)，以雷達安裝點為中心，半徑20cm的(de)區(qu)域內(nei)沒有任何障礙物，儀表(biao)即可正常(chang)工作。
有不能安裝(zhuang)在入料口上方(fang)，儀表下方(fang)不能有障礙物
在極端復(fu)雜的(de)工況下，以雷達安裝點為(wei)中(zhong)心，半徑20cm的(de)區域內沒有任何障礙物，儀表即(ji)可正常工作。
