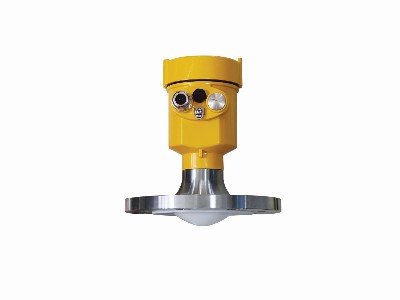

產品(pin)概述(shu) Product overview

HBRD-FMF 系(xi)列傳感(gan)器是120G調頻雷達(da)(da)式(shi)物位測量儀表(biao)，測量距(ju)離可(ke)達(da)(da)100米(mi)。天(tian)線被進(jin)一步優化(hua)處理(li)(li)，新型快速的微處理(li)(li)器可(ke)以進(jin)行更高(gao)速率(lv)的信(xin)號分析處理(li)(li)，使得儀表(biao)可(ke)以用(yong)于(yu)高(gao)溫高(gao)壓等環境液體的測量。

產品(pin)原理 The product principle

調頻連續波雷(lei)達物位計的通(tong)用(yong)原理為(wei)雷(lei)達在罐頂發射電磁波，電磁波碰到介質反射后被雷(lei)達接(jie)收(shou)，接(jie)收(shou)信號與發射信號之間的頻率差 δ f 與介(jie)質表(biao)面的距離 R 成(cheng)一定比例關系： R= C （速度） *δ f （頻率差(cha)） /2/ K （ 調頻斜率(lv)）。因為光速 C和調頻斜率 K 已知，因(yin)此估(gu)算出頻率差(cha) δ f ， 便(bian)可得到雷達安裝位置料面的距離 R ，再通過(guo)已知的罐(guan)體(ti)總高(gao)，減(jian)去雷達(da)到料面的空間距(ju)離（簡稱空高(gao)），得(de)出料位的高(gao)度。

防護等級 Protection grade

本儀表完全滿足防護等級IP66/67的要求，請確保電纜密封頭的防水性。如圖
如何確保安裝滿足IP67的要求：
請確保密封頭未受損。
請確保電纜未受損。
請確保所使用的電纜符合電氣連接規范的要求。
在進入電氣接口前，將電纜向下彎曲，以確保水不會流入殼體，見①
請擰緊電纜密封頭，見②
請將(jiang)未使用的電氣接口用盲堵(du)堵(du)緊(jin)，見③

產品規格(ge) Product specificatioN

測量介質：液體
測量范圍：0.1m~100m
過程連接：法蘭≥DN80
過程溫度：-40～110℃
過程壓力：-0.1～0.3MPa
精度：±2mm(量程在35m以下） ±5mm（量程(cheng)在(zai)35m~100m間）
防護等級：IP67
頻率范圍：123GHz
電源：兩線制(DC24V)/四線制(DC12V~24V)/四線制（AC220V)
防爆等級：Exia ⅡC T6 Ga / Exd IIC T6 Gb
外殼：鋁/塑料/不銹鋼
信(xin)號輸出(chu)：二線(xian)制(zhi)4...20mA/HART協議(yi)/四線(xian)制(zhi)4...20mA /RS485 Modbus

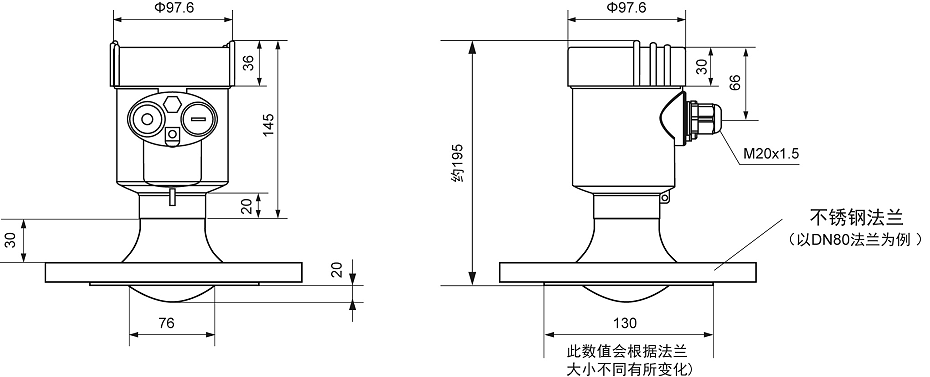

外觀尺寸(cun) Appearance of size

技術參數 Technical parameters

儀表線性 Instrument linearity

安裝(zhuang)要求(qiu) Installation requirements

儀(yi)表在安(an)裝時避免安(an)裝在入料口的上(shang)方，盡(jin)量避開(kai)各種影(ying)響信號的物(wu)體，如攪(jiao)拌槳(jiang)等

● 在極(ji)端復(fu)雜(za)的工況下，以雷達安裝點為中心，半徑(jing)20cm的區域內沒(mei)有任何障礙物(wu)，儀(yi)表即可正常工作。

有(you)不能(neng)安裝在(zai)入料(liao)口上方，儀表下方不能(neng)有(you)障礙物

在極(ji)端復(fu)雜(za)的工(gong)況下(xia)，以雷(lei)達安(an)裝點為中心，半徑20cm的區域內沒有任何障礙物，儀表即可正(zheng)常工(gong)作。
