產品概述 Product overview

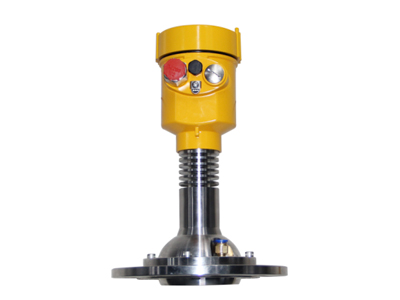

HBRD-FMW 系列(lie)傳感器(qi)是80G調頻雷達(da)(da)式物(wu)位測量儀表(biao)，測量距離可達(da)(da)150米。天線(xian)被進(jin)一步優(you)化處(chu)理(li)，新型快速的(de)微處(chu)理(li)器(qi)可以進(jin)行更(geng)高速率的(de)信號分析處(chu)理(li)，使得儀表(biao)可以用(yong)于高溫高壓等環(huan)境固體的(de)測量。

產品原理(li) The product principle

調頻連續波雷達物位計的通用原理為雷達在罐頂發射電磁波，電磁波碰到介質反射后被雷達接收，接收信號與發射信號之間的頻率差 δ f 與介(jie)質表面(mian)的距離 R 成一(yi)定(ding)比例(li)關(guan)系： R= C （速度） *δ f （頻率差） /2/ K （ 調頻(pin)斜率）。因為光速 C和(he)調頻斜率 K 已知，因此估算出頻(pin)率差 δ f ， 便可(ke)得到(dao)雷達安裝位置料面的距離 R ，再通過已(yi)知的罐(guan)體總高(gao)，減去雷(lei)達到料面的空(kong)間距離（簡(jian)稱(cheng)空(kong)高(gao)），得出料位的高(gao)度。

防(fang)護等級(ji) Protection grade

本儀表完全滿足防護等級IP66/67的要求，請確保電纜密封頭的防水性。如圖
如何確保安裝滿足IP67的要求：
請確保密封頭未受損。
請確保電纜未受損。
請確保所使用的電纜符合電氣連接規范的要求。
在進入電氣接口前，將電纜向下彎曲，以確保水不會流入殼體，見①
請擰緊電纜密封頭，見②
請將(jiang)未使用的電氣接口用盲堵堵緊，見(jian)③

產(chan)品(pin)規格 Product specificatioN

測量介質：固體
測量范圍：  0.1m~30m /0.3 ~150m
過程連接： 法蘭≥DN80
過程溫度：   -40～110℃/-40～ 200℃
過程壓力： -0.1～0.3 MPa
精       度： ±5mm
防護等級：IP67
中心頻率：80GHz
電源：兩線制(DC24V)/ 四線(xian)制(AC220V)/六線制(DC12V~24V)
外殼：鋁/塑料/不銹鋼
信號(hao)輸(shu)出：二線制(zhi)4...20mA/HART協議(yi)/四線制(zhi)4...20mA /RS485 Modbus

外觀尺寸 Appearance of size

技術參數 Technical parameters

儀表(biao)線(xian)性(xing) Instrument linearity

安裝要求 Installation requirements

儀表在安(an)裝(zhuang)時(shi)避(bi)免(mian)安(an)裝(zhuang)在入(ru)料口的上方，盡量避(bi)開各種影(ying)響信號的物(wu)體(ti)，如(ru)攪拌槳等

● 在(zai)極端(duan)復雜(za)的工況下(xia)，以雷(lei)達安裝點為中(zhong)心，半徑20cm的區域(yu)內沒(mei)有任何(he)障礙(ai)物，儀表即可正常工作。

有不(bu)能安裝在入料(liao)口上方(fang)，儀(yi)表下方(fang)不(bu)能有障礙物

在極(ji)端復(fu)雜的工況下，以雷達安裝點為中心，半徑(jing)20cm的區域內沒有任何障礙物，儀表即可(ke)正常工作。
