專注雷達物位計OEM定制更高精(jing)確度(du)的測(ce)量物位計(ji)，精(jing)度(du)可達±1MM
測量(liang)介質(zhi)：液體
測量(liang)范圍： 0.1m~30m
過(guo)程連接： 法(fa)蘭≥DN50
過(guo)程(cheng)溫度： -40～200℃
過程(cheng)壓力： -0.1～2.5 MPa
天線尺(chi)寸： 44mm透鏡(jing)天線
天線材(cai)質： PTFE
精(jing) 度： ±2mm
防護等級： IP67
中(zhong)心(xin)頻(pin)率： 80GHz
發(fa) 射 角： 6°
電(dian) 源(yuan)：兩線(xian)制/DC24V 四(si)線(xian)制/AC220V 六線(xian)制/DC12-24V
外(wai) 殼：鋁(lv)/塑料/不(bu)銹鋼
信號(hao)輸(shu)出：兩線(xian)制/4...20mA/HART協議 四線(xian)制/4...20mA/HART協議 六線(xian)制/4...20mA/RS485/Modbus協議
400-1610-067

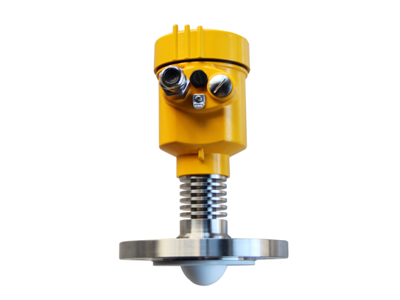

HBRD-FMW 系列傳(chuan)感器是80G調頻(pin)雷達(da)式物(wu)位測(ce)量(liang)儀表，測(ce)量(liang)距(ju)離可(ke)達(da)150米。天線(xian)被進(jin)一步優化(hua)處(chu)理(li)，新型快速的(de)微處(chu)理(li)器可(ke)以進(jin)行更高速率的(de)信號分析處(chu)理(li)，使得儀表可(ke)以用(yong)于高溫高壓等(deng)環境固體的(de)測(ce)量(liang)。
調頻連續波雷達物位計的通用原理為雷達在罐頂發射電磁波，電磁波碰到介質反射后被雷達接收，接收信號與發射信號之間的頻率差 δ f 與介質表(biao)面的距離 R 成一定(ding)比例關系： R= C （速度） *δ f （頻率(lv)差） /2/ K （ 調頻(pin)斜率）。因為光速(su) C和調(diao)頻斜率(lv) K 已(yi)知(zhi)，因此估(gu)算(suan)出(chu)頻率差 δ f ， 便可得到(dao)雷達安(an)裝(zhuang)位(wei)置料面的距離 R ，再(zai)通(tong)過(guo)已知的(de)罐(guan)體總高(gao)，減去雷達到料(liao)面的(de)空間距(ju)離（簡(jian)稱(cheng)空高(gao)），得出料(liao)位的(de)高(gao)度。
本儀表完全滿足防護等級IP66/67的要求，請確保電纜密封頭的防水性。如圖
如何確保安裝滿足IP67的要求：
請確保密封頭未受損。
請確保電纜未受損。
請確保所使用的電纜符合電氣連接規范的要求。
在進入電氣接口前，將電纜向下彎曲，以確保水不會流入殼體，見①
請擰緊電纜密封頭，見②
請將未使(shi)用(yong)的電氣接(jie)口用(yong)盲堵(du)堵(du)緊，見(jian)③
咨詢熱線：400-161-0067
測量介質：液體
測量范圍： 0.1m~30m
過程連接： 法蘭≥DN50
過程溫度： -40～200℃
過程壓力： -0.1～2.5 MPa
精 度： ±2mm
防護等級：IP67
中心頻率：80GHz
電源：兩線制(DC24V)/ 四(si)線(xian)制(AC220V)/六線制(DC12V~24V)
外殼：鋁/塑料/不銹鋼
信號輸出：二線(xian)制(zhi)4...20mA/HART協議/四線(xian)制(zhi)4...20mA /RS485 Modbus
| 過程鏈接 |
法蘭(lan) /材(cai)質PP、PTFE、不(bu)銹鋼(gang)、不(bu)銹鋼(gang) +PTFE翻邊(bian) |
|||
| 材質 |
鑄鋁/ 不(bu)銹(xiu)鋼/ 塑料ABS |
|||
| 外殼 | 外殼和外殼之間的密封 | 硅橡膠 | ||
| 外殼視窗 | 聚碳酸酯 | |||
| 接地端子 | 不銹鋼 | |||
| 供電電壓 | 四線制 | 標準型 |
(198～242)V AC |
|
| 功耗 | max80mA DC24V/2W | |||
| 允許波紋 | ＜100Hz | Uss＜1V | ||
| （100~100K）Hz | Uss＜10mV | |||
| 雙腔外殼 |
(15-28) V DC |
四線制 | ||
| 100V AC | 四線制 | |||
| 電纜參數 | 電纜入口/插頭 | 1個M20x1.5電纜入口 | ||
| 1個盲堵M20×15 | ||||
| 接地端子 | 導線橫截面2.5mm2 | |||
| 輸出參數 | 輸出信號 | （4~20）mA/RS485Modbus | ||
| 分辨率 | 1mm | |||
| 故障信號 | 電流輸出不變；20.5mA;22mA;3.9mA | |||
| 積分時間 | (0~20)s，可調 | |||
| 盲區 | 0.1m/0.2m/0.3m | |||
| 最大測量間隔 | 150米 | |||
| 測量間距 | 大約1秒（取決于參數設置） | |||
| 調整時間 |
大約(yue)1秒（取決于參(can)數(shu)設置） |
|||
|
調整時間工作存儲及(ji)運(yun)輸溫度 |
（-40~80）℃ |
|||
|
過程溫度(du) |
HBRD-FMW11S |
-40～100℃ |
||
| HBRD-FMW11 |
-40～80℃ |
|||
| HBRD-FMW12 |
-40～100℃ |
|||
| HBRD-FMW13 |
-40～120℃/-40-110℃(螺紋連接) |
|||
| HBRD-FMW14 | -40~200℃ | |||
|
相對濕(shi)度 |
＜95% | |||
|
壓力 |
Max2.5MPa | |||
|
耐震 |
機械震動10m/s2,(10~150)Hz | |||
儀表(biao)在安裝(zhuang)時避免安裝(zhuang)在入料口的上(shang)方，盡(jin)量避開各種影響信號(hao)的物體，如攪拌槳等
● 在極端復(fu)雜的工況下，以(yi)雷達安裝點為中心(xin)，半(ban)徑20cm的區域內沒有任何(he)障(zhang)礙物，儀表即可(ke)正常工作(zuo)。
有不能(neng)安裝在入料口上方，儀表下方不能(neng)有障礙物
在極(ji)端復雜的工(gong)況下，以雷(lei)達(da)安裝點為(wei)中心，半(ban)徑20cm的區域(yu)內(nei)沒有任何障礙物，儀表即可正常工(gong)作。
