專注雷達物位計OEM定制更(geng)高精(jing)確度的測(ce)量物位計，精(jing)度可(ke)達±1MM
應用：腐(fu)蝕(shi)性液(ye)體、蒸汽、揮發性液(ye)體
測量范(fan)圍：20米
過程連(lian)接：法蘭
過(guo)程(cheng)溫度：-40～130℃( 標準型 ) / -40～250℃( 高溫型 )
過(guo)程壓力：-0.1～2.0MPa
精(jing)度：±3mm
防(fang)護等級：IP67
頻率范圍(wei)：26GHz
電(dian)源：兩線(xian)制(DC24V)/四線(xian)制(DC24V/AC220V )
防爆等級：Exia ⅡC T6 Ga / Exd IIC T6 Gb
外殼(ke)：鋁(lv) 單腔(qiang) / 鋁(lv) 雙腔(qiang) / 塑料/ 不銹(xiu)鋼 單腔(qiang)
信號(hao)輸出：4...20mA HART( 兩線/四線 ) RS485 Mod bus
400-1610-067

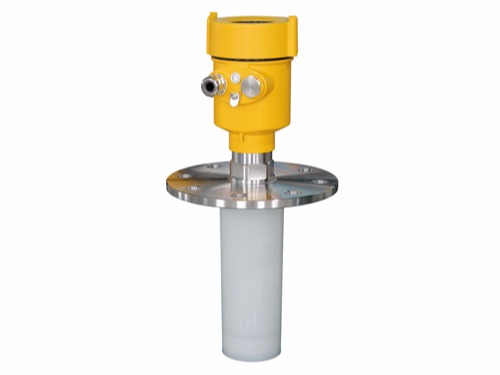

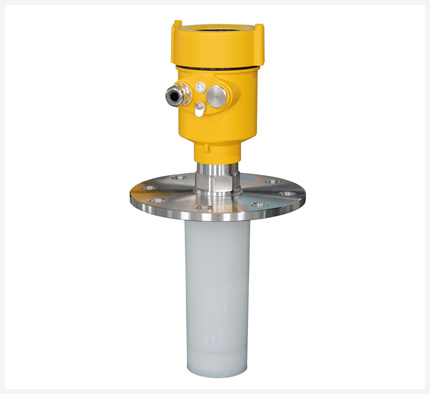

HBRD90X 系列傳感器(qi)是26G高頻雷達式物位(wei)測(ce)量儀表，測(ce)量距離可(ke)達80米。天線被進一步(bu)優化處(chu)(chu)理，新型快速的(de)(de)微處(chu)(chu)理器(qi)可(ke)以進行更高速率(lv)的(de)(de)信(xin)號分析處(chu)(chu)理，使得儀表可(ke)以用于各種強腐蝕性液體的(de)(de)測(ce)量。
雷達物(wu)位天線(xian)發射(she)較窄的微(wei)波(bo)脈沖，經天線(xian)向下傳(chuan)(chuan)輸。微(wei)波(bo)接觸到(dao)被測介質表面后被反射(she)回(hui)來(lai)再次被天線(xian)系(xi)統(tong)接收，將信號(hao)傳(chuan)(chuan)輸給電子線(xian)路部(bu)分(fen)自動(dong)轉換成物(wu)位信號(hao)（因為微(wei)波(bo)傳(chuan)(chuan)播(bo)速(su)度極快，電磁波(bo)到(dao)達目標并經反射(she)返(fan)回(hui)接收器這(zhe)一來(lai)回(hui)所(suo)用的時間幾乎是瞬(shun)間的）。
A：量程設定、B：低位調整、C：高(gao)位調整、 D：盲區范圍(wei)
測量的基準(zhun)面(mian)是：螺紋底面(mian)或法蘭的密(mi)封(feng)面(mian)。
注(zhu)：使用雷達物位(wei)計時(shi)，務必(bi)保證最高料位(wei)不能進入(ru)測量盲區(qu)（圖中(zhong)D所示(shi)區(qu)域）。
● 天線尺寸小，便于安裝；非接觸雷達，無磨損，無污染。
● 幾乎不受腐蝕、泡沫影響；幾乎不受大氣中水蒸氣、溫度和壓力變化影響。
● 嚴重粉塵環境對高頻物位計工作影響不大。
● 波長更短，對在傾斜的固體表面有更好的反射。
● 波束角小，能量集中，增強了回波能力的同時又有利于避開干擾物。
● 測量盲區更小，對于小罐測量也會取得良好的效果。
● 高信噪比，即使在波動的情況下也能獲得更優的性能。
● 高頻率，是(shi)測量固體和(he)低介電常(chang)數介質更好的選擇。
咨詢熱線：400-161-0067
應用：腐蝕性液體、蒸汽、揮發性液體
測量范圍：20米
過程連接：法蘭
過程溫度：-40～130℃( 標準型 ) / -40～250℃( 高溫型 )
過程壓力：-0.1～2.0MPa
精度：±3mm
防護等級：IP67
頻率范圍：26GHz
電源：兩線制(DC24V)/四線制(DC24V/AC220V )
防爆等級：Exia ⅡC T6 Ga / Exd IIC T6
Gb
外殼：鋁 單腔 / 鋁 雙腔 / 塑料/ 不銹鋼 單腔
信號輸(shu)出：4...20mA HART( 兩線(xian)/四線(xian) ) RS485 Mod bus
| 過程連接 | 螺紋 G1? ”A / 螺紋 1? ”NPT / 法蘭 | ||
| 天線型材 | 不銹鋼 / PTFE | ||
| 外 殼 | 外殼和外殼蓋之間的密封 | 硅橡膠 | |
| 外殼視窗 | 聚碳酸酯 | ||
| 接地端子 | 不銹鋼 | ||
| 供電電壓 | 兩線制 | 標準型 | (16～26) V DC |
| 本安型 | (21. 6～26. 4) V DC | ||
| 功耗 | max 22. 5mA / 1W | ||
| 允許紋波 | |||
| 隔爆型 | - <100Hz | Uss < lV | |
| - (100～100K) Hz | Uss < l0mV | ||
| (22. 8～26. 4) V DC | 兩線制 | ||
| (198～242) V AC | 四線制 / 110V AC 四線制 | ||
| 電纜參數 | 電纜入口／插頭 | 1個M20xl.5電纜入口 | |
| 1個盲堵M20xl.5 | |||
| 接線端子 | 導線橫截面2.5mm2 | ||
| 輸出參數 | 輸出信號 | (4～2 0) mA | |
| 通訊協議 | HART | ||
| 分辨率 | 1. 6μA | ||
| 故障信號 | 電流輸出不變 | ||
| 20. 5mA | |||
| 22mA； | |||
| 3.9mA | |||
| 積分時間 | (0～36)s，可調 | ||
| 盲區 | 天線末端 | ||
| 最大測量距離 | HBRD901 | 10米 （液體型） | |
| HBRD902 | 30米 （液體型） | ||
| HBRD902T | 20米 （液體型） | ||
| HBRD903 | 70米 （固體型 | ||
| HBRD904 | 80米 （固體型） | ||
| HBRD905 | 30米 （固體型） | ||
| HBRD906 | 20米 （液體型） | ||
| 微波頻率 | 26GHz | ||
| 通訊接口 | HART通訊協議 | ||
| 測量間隔 | 大約1秒（取決于參數設置） | ||
| 調整時間 | 大約1秒（取決于參數設置） | ||
| 顯示分辨率 | 1mm | ||
| 工作存儲及運輸溫度 | (-40～100) ℃ | ||
| 過程溫度（天線部分的溫度） | HBRD901 | (-40～130)℃ | |
| HBRD902 | (-40～250)℃ | ||
| HBRD902T | (-40～250)℃ | ||
| HBRD903 | (-40～250)℃ | ||
| HBRD904 | (-40～250)℃ | ||
| HBRD905 | (-40～250)℃ | ||
| HBRD906 | (-40～200)℃ | ||
| 相對濕度 | ? 95% | ||
| 壓力 | Max. 4MPa | ||
| 耐震 | 機械震動l0m/s2 , (10～150)Hz | ||
安裝在直徑的1/4處或1/6處。
注：距離罐壁最小距離應為200mm。
注：①基準面；②容器中央或對(dui)稱(cheng)軸
錐形罐頂部平面，可裝在罐頂正中間，可保證(zheng)測量(liang)到(dao)錐形底部。
有料堆(dui)時天線要垂直對(dui)準料面(mian)。若料面(mian)不(bu)平，堆(dui)角大必須使用(yong)萬(wan)向法(fa)蘭來調整喇(la)叭角度使喇(la)叭盡量對(dui)準料面(mian)。（由于傾斜的固體表面(mian)會造成回波衰減，甚至丟失信號的問題）
