產品概述 Product overview

HBRD-FMF 系(xi)列傳感器是120G調頻雷達式物位(wei)測(ce)(ce)(ce)量(liang)儀(yi)表(biao)，測(ce)(ce)(ce)量(liang)距離可(ke)達30米。天線被進(jin)一步優化處理(li)(li)，新型(xing)快速的微處理(li)(li)器可(ke)以進(jin)行更高(gao)速率的信號(hao)分析(xi)處理(li)(li)，使得(de)儀(yi)表(biao)可(ke)以用于高(gao)溫(wen)高(gao)壓等環境液體的測(ce)(ce)(ce)量(liang)。

產品原理 The product principle

調(diao)頻連續波(bo)雷達(da)(da)物位計的通用原理為(wei)雷達(da)(da)在罐頂發射電磁(ci)波(bo)，電磁(ci)波(bo)碰到介質反射后被雷達(da)(da)接收，接收信號(hao)與(yu)發射信號(hao)之間(jian)的頻率(lv)差 δ f 與介質表(biao)面的距離 R 成一定(ding)比(bi)例關(guan)系(xi)： R= C （速度） *δ f （頻(pin)率差） /2/ K （ 調(diao)頻(pin)斜率）。因為(wei)光速 C和調頻斜率 K 已知(zhi)，因此估(gu)算出頻(pin)率差 δ f ， 便可(ke)得到雷達安裝位置料面的距離 R ，再通過已知的罐體總高，減去雷達到料面的空(kong)間(jian)距離(li)（簡稱空(kong)高），得出料位的高度。

防(fang)護等級 Protection grade

本儀表完全滿足防護等級IP66/67的要求，請確保電纜密封頭的防水性。如圖
如何確保安裝滿足IP67的要求：
請確保密封頭未受損。
請確保電纜未受損。
請確保所使用的電纜符合電氣連接規范的要求。
在進入電氣接口前，將電纜向下彎曲，以確保水不會流入殼體，見①
請擰緊電纜密封頭，見②
請將未(wei)使用(yong)的電氣接口用(yong)盲堵堵緊，見③

產品規格 Product specificatioN

測量介質：液體
測量范圍：0.05m~30m
過程連接：G1? A/1?NPT螺紋/法蘭≥DN50
過程溫度：-40～80℃
過程壓力：-0.1～0.3MPa
精度：±2mm
防護等級：IP67
頻率范圍：123GHz
電源：兩線制(DC24V)/四線制(DC12V~24V)/四線制（AC220V)
防爆等級：Exia ⅡC T6 Ga / Exd IIC T6 Gb
外殼：鋁/塑料/不銹鋼
信號(hao)輸(shu)出：二線(xian)制4...20mA/HART協(xie)議/四(si)線(xian)制4...20mA /RS485 Modbus

外觀(guan)尺寸 Appearance of size

技術參數 Technical parameters

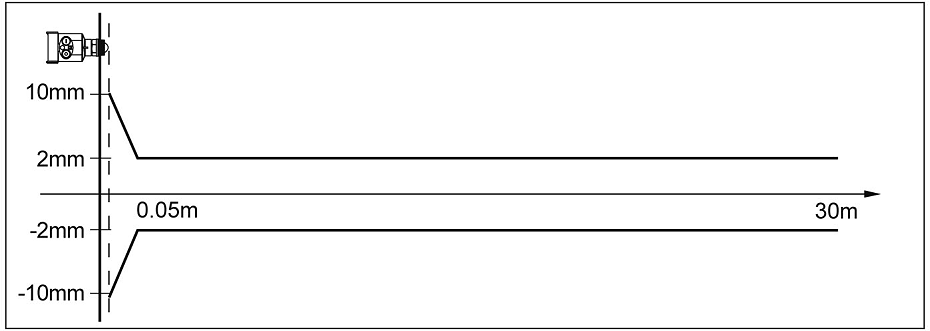

儀表線性 Instrument linearity

安(an)裝(zhuang)要求 Installation requirements

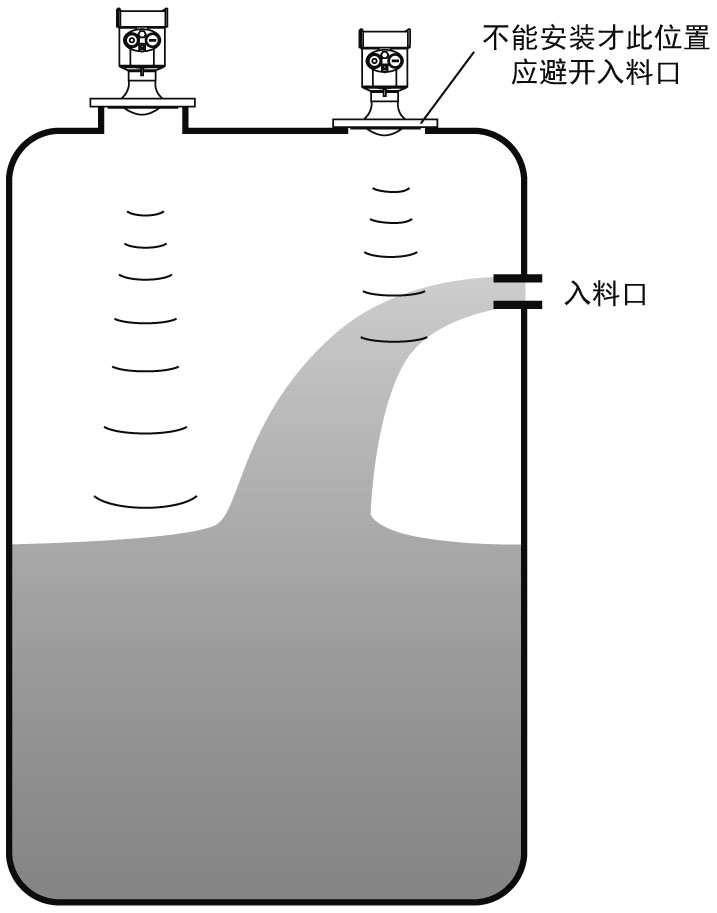

儀表(biao)在(zai)安(an)裝(zhuang)時避免安(an)裝(zhuang)在(zai)入料口的上方(fang)，盡量避開各種(zhong)影響信號的物體(ti)，如攪拌槳等(deng)

● 在極端復(fu)雜的工況下，以(yi)雷達(da)安裝點(dian)為中心(xin)，半(ban)徑(jing)20cm的區(qu)域內沒(mei)有任(ren)何(he)障礙物，儀表(biao)即可正常工作。

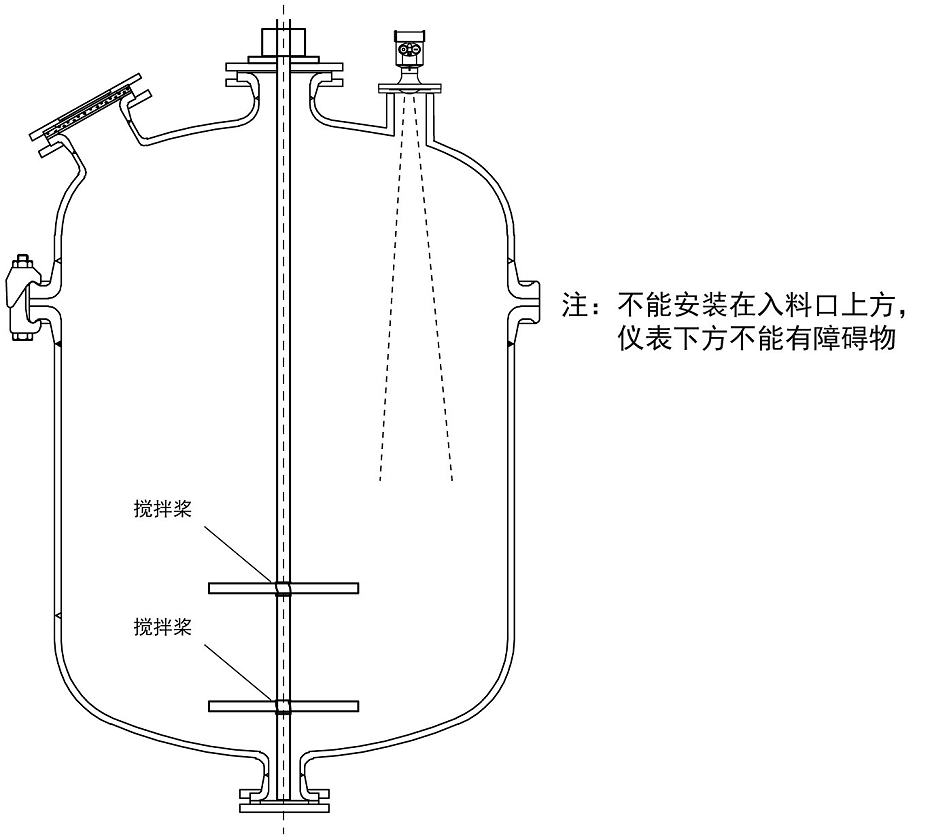

有不能(neng)安裝在入料(liao)口上方(fang)，儀(yi)表下方(fang)不能(neng)有障(zhang)礙(ai)物

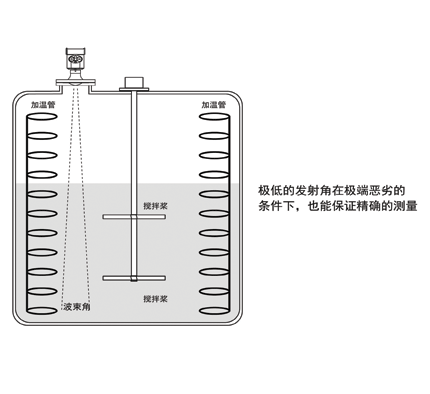

在極端復雜的工況下(xia)，以雷達(da)安裝(zhuang)點(dian)為(wei)中(zhong)心(xin)，半徑20cm的區域內沒有任何障礙物，儀表即可正常工作(zuo)。
